سبد کابل مشبک گالوانیزه و استیل

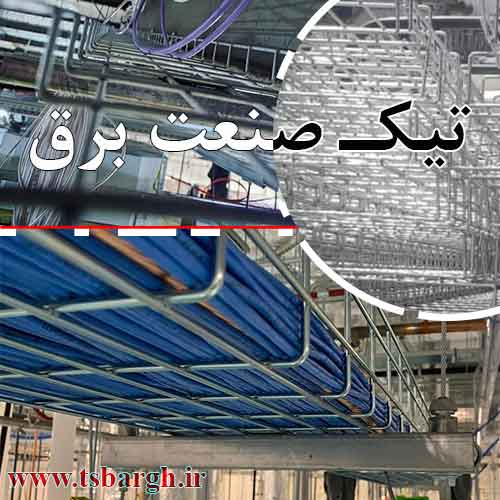

بسکت کابل یک سیستم سینی مش یا سبد کابل برق است که در صنعت برق و ارتباطات برای نگهداری و سازماندهی سیم و کابل ها استفاده می شود. این سیستم معمولا از مفتول های استیل یا گالوانیزه ساخته می شوند و به صورت سینی کابل سبدی مشبک سه بعدی توسط گراف بافت مفتول فلزی به هم پیوسته می شوند. سبد های کابل برای محافظت انواع کابل های مفتولی و افشان برای انتقال اطلاعات شبکه ای و سیم کشی منظم نیاز است.
روش تولید سبد کابل مشبک چگونه است :
سبدکابل های فلزی گالوانیزه گرم و استیل در کارخانه ساخته می شوند. بدنه ای شامل سینی مش با قوس های دایره ای و مشبک به یکدیگر متصل می شوند و یک ساختار مش شبکه ای درست می کنند. مراحل ساخت توسط تیک صنعت بهترین تولید کننده سبد کابل به ترتیب انتخاب مفتول ، برش و شکل دهی سینی مش ها ، جوشکاری اتصال مشبک ، آبکاری و کنترل کیفیت انجام می شود. سبدهای مش همانند سینی های کابل شبکه می توانند به صورت افقی ترکیب کابل ها در یک صف و عمودی نصب کابل ها را در چند صف قرار دهند. در نتیجه با وزن کمتر قابل استفاده در انواع سازه های محیطی و برنامه های کاربردی هستند.
لیست قیمت سبد کابل شاخه 2 متری :
- سبد عرض 5 سانتی متر حدودا متری از 239000 تا 378000 تومان
- سبد عرض 10 سانتی متر حدودا از 208000 تا 454000 تومان
- سبد عرض 15 سانتی متر حدودا از 344000 تا 543000 تومان
- سینی سبدی عرض 20 سانتی متر حدودا از 397000 تا 624000 تومان
- سبد مشبک عرض 25 سانتی متر حدودا از 457000 تا 707000 تومان
- سبد سینی مش عرض 30 سانتی متر حدودا از 503000 تا 787000 تومان
- بسکت کابل عرض 40 سانتی متر حدودا از 617000 تا 950000 تومان
- حدود جنس استیل دو تا سه برابر افزایش دارد.
انواع مفتول سینی مش بسکت :
- گالوانیزه آبکاری گرم مفتول مشبکی
- استنلس استیل در حقیقت نوعی آلیاژ است که پایه آنها را آهن تشکیل می دهد. کربنی کمتر از 2% دارد.بنابراین فولاد ضد زنگ هم نامیده می شود.
- مش گالوانیزه سرد
- مفتول با آبکاری کروم سفید
ساختار سبد کابل و سینی مش :
شبکه هایی از مفتولهای فولادی با کیفیت بالا هستند، مفتولهای طولی و عرضی در نقاط تقاطع توسط فرآیند جوش، مقاوم به یکدیگر متصل میشوند. این روش تولید، یک ساختار یکپارچه و کاملاً پایدار ایجاد میکند که قادر است در برابر بارهای استاتیکی و دینامیکی مقاومت زیادی داشته باشد. طراحی مهندسی سینی مش کابل با ارتفاع مناسب و لبههای قابل توجیه استاندارد بالایی ایجاد میکند. علیرغم وزن سبک سبد های توری ، مقاومت خمشی و پیچشی بسیار بالایی به آن بخشد. در نهایت، بار کابلها از المانهای عرضی به المانهای طولی منتقل شده و سپس از طریق نگهدارندههای استاندارد ، ساپورت به ساختار اصلی ساختمان، دیوار، سقف، یا کف انتقال مییابد.
مواد پایه و آلیاژها :
انتخاب مفتول پایه بر اساس استحکام مکانیکی و نیازهای محیطی کاربرد تعیین میشود.
فولاد کربن (آهن): متداولترین ماده پایه است که پس از تولید، تحت پوششهای حفاظتی قرار میگیرد تا از آن در برابر خوردگی محافظت شود.
استنلس استیل (فولاد ضدزنگ): برای محیطهایی که مقاومت به خوردگی یا الزامات بهداشتی بالاتری دارند، ضروری است.
SS 304: مناسب برای صنایع غذایی، دارویی و محیطهای داخلی که نیاز به بهداشت بالا دارند.
SS 316: برای شرایط بسیار خورنده، مانند تأسیسات پتروشیمی، محیطهای دریایی و شیمیایی، که مقاومت بهتری در برابر کلریدها و اسیدها مورد نیاز است
نمره مفتول سینی مش چند است :
- مفتول نمره 2
- مفتول نمره 3
- مفتول نمره 4
- مفتول نمره 5
مزایای نصب سبد کابل مشبک :
نصب آسان و سریع ، پیشرفته بودن سیستم توری سبد کابلی باعث می شود ، اجرا آنها با کیفیت بیشتر انجام شود و نیازی به تماس مستقیم با کابل نباشد. سیم کشی ساده و منظم با استفاده از سبد کابل های شبکه ای ، کابل ها را به راحتی درون ساختمان جابجا می کند و به صورت سازماندهی شده قرار می دهد. اشغال مساحت کمتر با استفاده از بسکت های کابل امکان کاهش تعداد سیم ها و استفاده بهینه از فضا را فراهم می کند. به علاوه سبد کابل می تواند در مکان های مختلف ماننده ادارات ، ساختمان های صنعتی بیمارستان های ، صنایع غدایی کاربرد داشته باشد.
تحلیل عملکردی طراحی مشبک :
طراحی مشبک و باز سبد های کابل، که فضای بازی تقریبا 90 درصدی را فراهم میکند ، مجموعهای از مزایای عملیاتی و فنی را ارائه میدهد که توجیهکننده استفاده از آن در پروژههای زیرساختی مدرن است.
مدیریت حرارتی و تهویه مطلوب :
یکی از مهمترین برتریهای طراحی باز، تهویه عالی و تبادل حرارتی مؤثر بین کابلها و محیط اطراف است. این ویژگی برای مدیریت حرارت ایجاد شده توسط کابلها حیاتی است و خطر داغ شدن بیش از حد را در محیطهای پربار، مانند دیتاسنترها و مراکز ارتباطی، کاهش میدهد. خنک نگه داشتن کابلها نه تنها به حفظ عملکرد بهینه مدار کمک میکند، بلکه طول عمر کابلها را نیز افزایش میدهد.
اتصالات نگهدارنده سینی سبد کابل مش :
- گیره های افقی خم داخلی
- بست براکت انتهائی
- ساپورت تاسیساتی دیوار و سقفی
- زانویی عمودی مستقیم
- سه راه و چهار راهی
کاربرد اصلی سبد کابل مشبک چیست :
سیمکشی برق : سبد کابل برای سیم کشی و نصب کابل ها در سیستم های توزیع برق ساختمان ، ایستگاه های برق ، سازمان ها و صنایع غذایی استفاده می شود.
شبکه ارتباطی و مخابراتی : در شبکه های تلفنی ، شبکه های اینترنت ، شبکه های کامپیوتری و تجهیزات ارتباطی ، سبدهای کابل برای نصب و مدیریت بهتر کابل ها و اتصالات شبکه ای نیاز هستند.
صنایع و تجهیزات الکتریکی : در صنعت الکترونیک و تولید تجهیزات الکترونیکی ، سبد بسکتی برای نصب و مدیریت کابل ها در داخل تجهیزات و سیستم های الکترونیکی کاربرد دارد.
مراکز داده: سبد کابلی به منظور سازماندهی کابل های شبکه ، مرکز داده سرورها ، اتصالات و تجهیزات سیستمی به کار می رود. استفاده از سبد کابل زیر میزی امکان مدیریت بهتر کابل ها ، جلوگیری از تابش الکترومغناطیسی و توزیع منظم کابل ها را فراهم می کند.
تیک صنعت برق سازنده انواع بسکت های کابل با کیفیت روز دنیا
عمق یا ارتفاع لبه :
5 سانتی متر
7 سانتیمتر
10 سانت
مدیریت پوشش عایق در باندینگ :
اگر از سبد کابل رنگی با پوشش عایق (مانند پوشش پودری الکترواستاتیک) استفاده شود، باید دقت شود پوشش دقیقاً در نقاط تماس کوپلرها و اتصالات الکتریکی، از روی فلز پایه حذف شود. پوشش پودری مانع از تماس فلز به فلز شده و مسیر جریان خطای زمین را به مسیری با امپدانس بالا تبدیل میکند. افزایش امپدانس، ایمنی سیستم را در هنگام خطا کاهش داده و میتواند از عملکرد صحیح تجهیزات حفاظتی جلوگیری کند، که این یک موضوع حیاتی در کنترل کیفیت و پذیرش نهایی پروژهها است.
