براکت سینی کابل :
تمامی نگهدارنده های این نوع داکت فلزی پلیت و براکت سینی کابل گفته میشه و از اتصالات اصلی براکتی است. برای محکم کردن و تحمل وزن سینیها به دیوار و سقف پیچ و مهره می شوند. بهترین ساپورت سینی های کابل نگهدارنده ای است که وزن سینی رو به همراه کابل های برق در ارتفاع با بالا ترین استاندارد تحمل کند.
محاسبه قیمت براکت سینی کابل :
- براکت عرض 10 سانت 63000 تومان
- براکت عرض 20 سانت 73000 تومان
- براکت عرض 30 سانت 98000 تومان
- براکت عرض 40 سانت 127000 تومان
- براکت عرض 50 سانت 148000 تومان
- براکت عرض 60 سانت 173000 تومان
مشخصات ابعادی و ضخامت ورق :
براکتها باید متناسب با ابعاد سینی کابل و میزان بار مورد انتظار، در اندازهها و طرحهای مختلف تولید شوند. آیتمهای مهم در انتخاب براکت شامل عرض، ارتفاع و ضخامت ورق است. ورق گالوانیزه مورد استفاده در ساخت براکتها عاملی تعیینکننده در استحکام مکانیکی است.در حالی که ضخامت ورق سینی معمولاً بین ۱ تا 2 میلیمتر است ، تولیدکنندگان اغلب توصیه میکنند، ضخامت کانکتورها و براکتها حداقل هماندازه ضخامت شاخههای اصلی در نظر گرفته شود.
به عنوان مثال :
براکتهای T شکل رایج، با ضخامتهای ۱، ۱.۲۵، ۱.۵ و ۲ میلیمتر تولید میشوند.

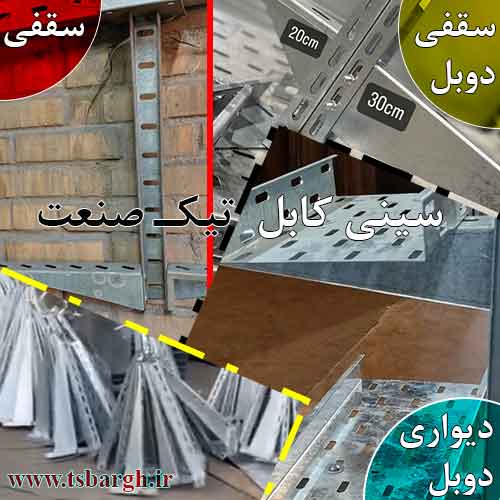

براکت سینی کابل سقفی و دیواری :
وظیفه نگهدارنده هولدر یا ساپورت را بر عهده دارد. کارکرد اصلی براکت، تثبیت سینی نردبان کابل در مسیر تعیینشده است. به نحوی که سینی به دیوار، سقف یا سازههای فلزی متصل و ثابت باقی بماند. هدف از این تثبیت، اطمینان از استحکام و پایداری است تا کابلها در طول مسیر دور از آسیب و فشار حفظ شوند. در واقع، نصب و محکم شدن سینی کابل بر روی جدارهها و سطوح، تنها با استفاده از اتصالاتی همچون براکتها کامل میگردد.
براکت سقفی :
در صورتی که امکان استفاده از دیوار نباشد، یا نیاز به عبور از فضاهای باز زیر سقف داشته باشد، از براکت سقفی سینی کابل استفاده میشود. این براکت ها از سقف آویزان شده و معمولاً به شکل L طراحی میشوند و لبه آنها کار آمد هستند.
براکت دیواری :
برای نصب روی دیوار و در مسیرهای افقی استفاده میشوند. براکت دیواری سینی کابل معمولاً برای مواقعی کاربرد دارد که سینیهای از کنار دیوار میگذرند و با استفاده از رولپلاک به دیوار نصب میشوند.
تفاوت ساپورت سقفی با براکت های دیواری ؟
- ساپورت های سقفی از سقف بشکل آویزان قرار گرفته و براکت سینی کابل دیواری در جان دیوار با پیچ و مهره مخصوص حائل می شود.
- نوع دیواری به شکل تی و ال گونیا است اما ساپورت سقفی یو مانند می باشد.
بطور کلی براکت ها با فلز ضخیم تری ساخته می شوند ، در نتیجه از نظر استقامت و محکم بودن مناسب تر هستند.
فاصله قرار گرفتن براکت های سینی کابل :
برای وصل کردن هر دو نوع یک اصول مشابه وجود دارد. بیشتر اجرا و نصب ها با فاصله ۱ تا ۱/۵ متر رعایت می شود. این اندازه بستگی به عرض و وزن سینی های کابل دارد. تعداد کابل ها و طول کف تا سقف محیط اجرا هم در این زمینه موثر است.
فاصله بین دو دهانه با وزن سنگین :
در مواردی که بار سینی های برق زیاد است یا تعداد کابلهای داخل سینی بیشتر از حد استاندارد باشد، باید برای جلوگیری از خمش غیرمجاز، فاصله براکت سینی کابل کمتر از 1 متر در نظر گرفته شود.
تحمل وزن براکت سینی کابل چقدر است ؟
برای انتخاب و طراحی مناسب سیستم سینی کابل و براکتها، محاسبه میزان بار قابل تحمل امری ضروری است، بارهای وارده به دو دسته اصلی تقسیم میشوند.
بارهای مرده :
وزن ذاتی سینی کابل، وزن براکتها و سایر اجزای سیستم مانند روکشها و اتصالات، به علاوه وزن تجهیزات ثانویه دائمی است که روی سینی نصب شدهاند.
بارهای زنده :
این بارها شامل وزن کابلهای برق، سیگنال یا شبکه است. دادههای وزن کابلها معمولاً بر حسب کیلوگرم بر متر توسط سازنده کابل ارائه میشود
نکته :
نوع توزیع بار نیز مهم است. بار نقطهای اعمالشده در وسط دهانه (فاصله بین دو تکیهگاه) در مقایسه با همان مقدار بار که به صورت یکنواخت توزیع شده باشد، میزان انحناء را تقریباً دو برابر میکند.
