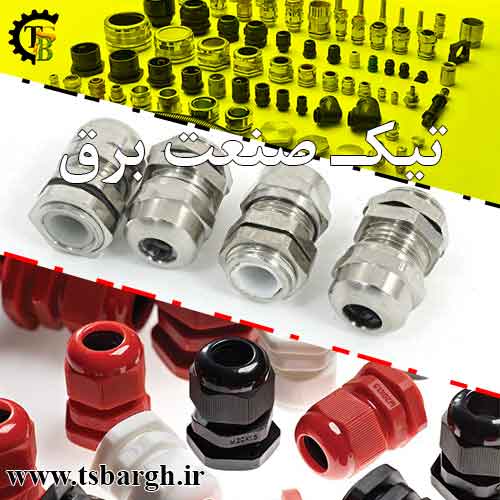

گلند pg7 :
گلندها برای مراقبت کابل های برق سایز بندی دارند. گلند pg7 یکی از کوچکترین نمره ها است. سیم های تک رشته مناسب ترین کابل برای قرار گرفتن داخل این نوع کانکتور هستند. گلندهای کابل برق باعث حفاظت مکانیکی، آببندی محیطی و مهمتر از همه، مهار کششی مناسبی می شوند. این فرآیند از آسیب دیدن، ساییدگی، و پارگی کابل در محل ورود به محفظه، به ویژه در محیطهایی که ارتعاش بالا است جلوگیری می کند.
محاسبه قیمت گلند pg7 :
عوامل مهم برای تعیین بهای گلند نمره 7 جنس آنها است. قیمت گلند فلزی PG7 بستگی به نوع فلز محدوده 39000 هزار تومان تا 108000 تومان متغیر است. این عامل در صورتی صحیح است که گلند ضد انفجار نباشد. در صورتی که نیاز به کاهش هزینه باشد بهتر است جنس پلاستیکی سایز 7 حدود 14000 تومان خرید شود.
اندازه ورودی گلند pg7 چقدر است ؟
محدوده قطر قابل مهار گلند PG7 برای کابلهای قطر خارجی کوچک مناسب است. محدوده استاندارد قطر کابل که توسط واشر گلند مهار میشود، به طور استاندارد 3 تا 6/5 میلیمتر است برخی تولیدکنندگان بازه 2/8 تا 6/2 میلیمتر را نیز ارائه میدهند. این اندازه، کوچکترین قطر کابل در سری PG را پوشش میدهد یک سایز بزرگتر نمره 9 است. شیلد و روکش سیم ها هنگام ورود به داخل برداشته می شود.
جنس فلز :
- برنج ، برای کابلکشی و لوله برق است.
- استیل ، کابل کشی ، ضد انفجار EXD
- آلومینیوم ، لوله کشی برق
- پلاستیکی ، سیم برق

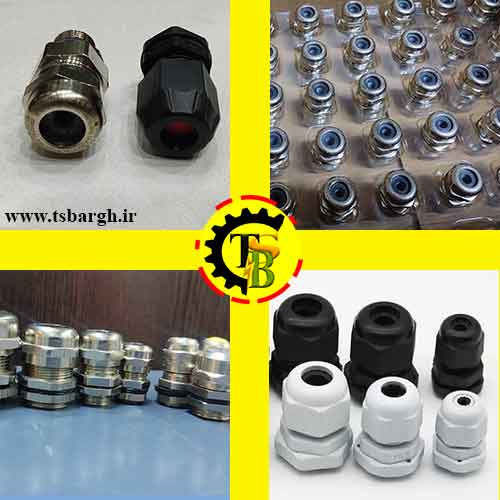

گلند های نمره 7 کدامند ؟
- گلند ضد انفجار EX
- گلند سرگرد pg7
- بدون آرمور ضد شعله
ابعاد گلندهای PG7 :
کابل کشی با قطر کم توسط گلند سایز pg7 انجام می شود. انتخاب دقیق رزوه به اندازه خروجی برای اطمینان از سازگاری و آببندی مناسب، کابل ها حیاتی است. رزوه 7 دارای ویژگیهای هندسی منحصر به فردی است که آن را از رزوههای متریک M متمایز میکند.
ابعاد :
- قطر اصلی رزوه 12.50
- گام رزوه 1.27
- زاویه دندانه 80 درجه
قطعات گلند pg7 :
- مهره نگهدارنده بدنه اصلی : هنگام اتصال روی روزه PG7 در داخل باکس بسته می شود.
- واشر آب بندی : بین مهره اول و مهره دوم قرار می گیرد.
- پایه دوم بیرونی : بصورت نری است قسمت سر گرد فلزی به شکل مادگی روی آن بسته می شود.
- قطعه کلاهک گرد : قسمت انتهایی، پیچ شده باعث بسته شدن گیره های داخلی می شود.
داخل بدنه :
برای رعایت IP67 توسط مواد پلاستیکی قوی برای محکم شدن کابل، پوشانده شده است.
نصب گلند PG7 چگونه است ؟
سایز سوراخ نصب : قطر سوراخ مورد نیاز برای نصب گلند نمره 7 به طور معمول 12/5 میلی متر است. در برخی موارد ممکن است از متههایی به قطر 12 میلیمتر برای سوراخ عبوری نیز استفاده شود. سایز آچار مورد نیاز برای سفت کردن گلند PG7 بسته به جنس متفاوت است. مدلهای فلزی، اغلب 14 میل و برای پلاستیکی 15 میلیمتری است.
طول رزوه :
اندازه رزوه بر اساس نوع متریال و تولید کننده گلندهای کابل متغیر است. در مدلهای فلزی، طول رزوه کوتاه حدود 5 میلیمتر است. در مدل های پلاستیکی معوملا بین 8 تا 9 میلیمتر است.این اختلاف در طول رزوه برای مواد پلیمری نسبت به فلز، اغلب به دلیل نیاز به توزیع نیروی مهار کششی بر روی سطح گستردهتر است.
درجه حفاظت محیطی:
اغلب گلندهای PG7 موجود در بازار، به ویژه آنهایی که برای کاربردهای صنعتی و اتوماسیون با کیفیت بالا عرضه میشوند، دارای رتبه حفاظتی IP68 هستند.
تعریف IP68:
عدد ۶ تضمینکننده حفاظت کامل و بدون نفوذ در برابر گرد و غبار است. عدد ۸ نیز به معنای توانایی گلند در حفظ آببندی در شرایط غوطهوری طولانی مدت در آب، حتی در عمقی فراتر از یک متر است. این سطح از حفاظت، گلند PG7 را برای استفاده در انواع تجهیزات ابزار دقیق، کنترل توان، و ماشینآلات صنعتی در محیطهای خورنده یا پر رطوبت مناسب میسازد.
محدوده دمای کاری :
محدوده دمای عملیاتی گلند PG7 به شدت به جنس مواد ساختاری آن وابسته است.
گلندهای پلاستیکی (پلیآمید ۶):
این گلندها، که معمولاً از پلیآمید ۶ (PA6) خود خاموش شونده ساخته میشوند و دارای استاندارد UL 94 V-2 هستند ، مقاومت حرارتی گستردهای را نشان میدهند. محدوده دمای کارکرد طولانی مدت اغلب از ۴۰- تا ۱۰۰+ درجه سانتیگراد است. همچنین، مقاومت در برابر حرارت لحظهای میتواند تا ۱۲۰+ درجه سانتیگراد نیز برسد. بازه عملکرد دائم ۲۵- تا ۱۱۰ درجه سانتیگراد است.
ملاحظات طراحی حرارتی :
وجود تفاوت بین دمای لحظهای و دمای عملیاتی مداوم، نشاندهنده یک جنبه حیاتی در طراحی سیستمهای صنعتی است. مهندسان باید در انتخاب گلند، دمای کاری مداوم و پایدار محیط را ملاک قرار دهند. دمای لحظهای صرفاً به عنوان یک معیار مقاومت در برابر شرایط خطای کوتاهمدت یا نوسانات گرمایی قابل قبول است.
