گلند کابل برق برنجی آرموردار فلزی و پلاستیک

انواع گلند کابل برق استاندارد :

گلندهای مخصوص کابل به دو صورت فلزی و پلاستیکی تولید و در بازار ایران خرید و فروش می شوند. هر نوع گلند کابل های برق بستگی به نوع کاربرد در سیستم کابل کشی تاسیسات استانداردهای مختلفی دارند. آنها مناسب سایز کابل ها نمره بندی و بسته می شوند. قسمت ورودی کابل گیر گلند سطح مقطع یا قطر کابل است که این دو آیتم باید با هم یکی باشند. به طور کلی گلند ها محافظی برای کابل در قسمت ورودی دستگاه و تابلو برق در برابر عواملی مثل رطوبت ، گرد و غبار و همچنین صدمه های مکانیکی ماننده ضربه ، کشیدگی و پیچاندن هستند.

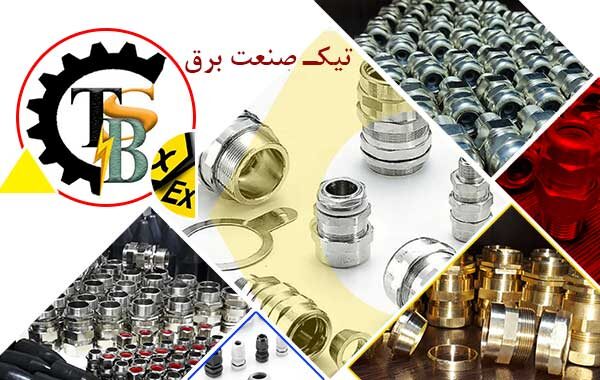

گلند برنجی کابل برق چیست ؟

گلندی فلزی ساخته شده با فلز برنج و ایمن برای اتصال دادن کابل های برق به جعبه تقسیم و باکس های برق است. گلند کابل برق با توجه به نوع کابل ها انواع متفاوتی دارد. مقاومت آنها در شرایط آب هوایی سخت بسیار زیاد است مخصوصا در برابر نور خورشید انسجام خوبی دارند. گلندها بصورت استاندارد پلاستیکی و فلزی سرگرد و سر تخت با نمره بندی متریک M و PG برای کابل بدون آرمور و کابل زره دار تولید می شوند.

لیست قیمت گلند کابل برق فلزی :

• گلند M75 قطر کابل 75-69 حدودا 3300000 سرگرد 62-35 سطح مقطع 62-46
• گلند M63 قطر کابل 65-56 حدودا 2150000 سرگرد 58-65سطح مقطع 53-37-44-34
• گلند M50 قطر کابل 54-42 حدودا 1220000 سرگرد 53-42 سطح مقطع 32-22
• گلند M40 قطر کابل 40-34 حدودا 510000 سرگرد 200-300 سطح مقطع 25-18
• گلند M32 قطر کابل 33-27 حدودا 355000 سرگرد 120-140 سطح مقطع 21-15
• گلند فلزی M25 قطر کابل 25-19 حدودا 245000 سرگرد 80-65-95 سطح مقطع 14-10
• گلند M20 قطر کابل 20-16-12 حدودا 140000 سرگرد 45-40-50سطح مقطع 19-15/5

با شرود و ارت تگ تعداد عمده

گلند برنجی آرموردار چه کاربردهایی دارد ؟

برای کابل های زره دار استفاده می شود که در محیط های صنعتی می بایست استاندارد های خاصی رعایت شود. جنس تمام گلند های فلزی برند تیک صنعت برق TSB سر تخت برنجی و سرگرد ، سفارشی استیل است. آرمور کابل بیرون شیلد قرار دارد و از جنس فلز فولاد یا آلومینیوم می باشد. در قسمت حلقه آرمور گلند کابلها تابیده می شود. گلند آرموردار برنجی باعث عبور بهتر جریان برق داخل کابل می شود. بنابراین فشار مکانیکی روی بدنه اصلی دستگاه ها برداشته می شود. این شاخص در نوع سفید و گلند استیل به بهترین حالت و با طول عمر بیشتر انجام می شود.

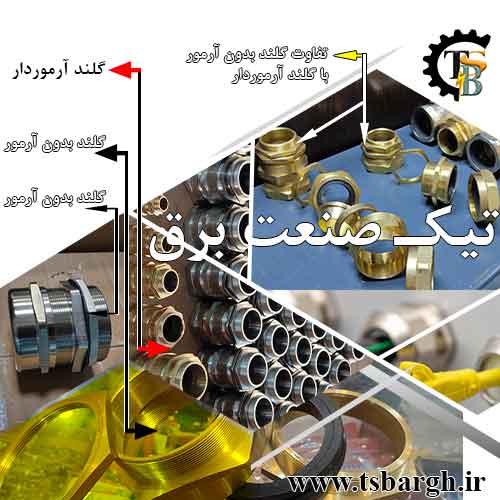

تفاوت گلند آرموردار و بدون آرمور چیست ؟

کابل‌های بدون آرمور:

فاقد لایه محافظ فلزی اضافی هستند، در شرایطی استفاده می‌شوند که جابجایی کابل کمتر باشد یا در محیط‌هایی که ریسک خطر مکانیکی پایین است. گلندهای بدون آرمورگیر ساختار 4 تیکه ای ساده‌ای دارند و انتخاب سایز آن‌ها بر اساس قطر خارجی کابل است.

کابل‌های آرموردار (زره‌دار یا SWA):

لایه محافظ اضافی از جنس فولاد، آلومینیوم یا گالوانیزه دارند تا در برابر آسیب‌های مکانیکی و جوندگان محافظت شوند. گلند آرموردار 8 تیکه است و برای محیط‌هایی با ریسک بالا مانند کارخانجات فرآوری مواد گازی که بروز اتصال کوتاه می‌تواند منجر به انفجار شود، انتخابی هوشمندانه است.

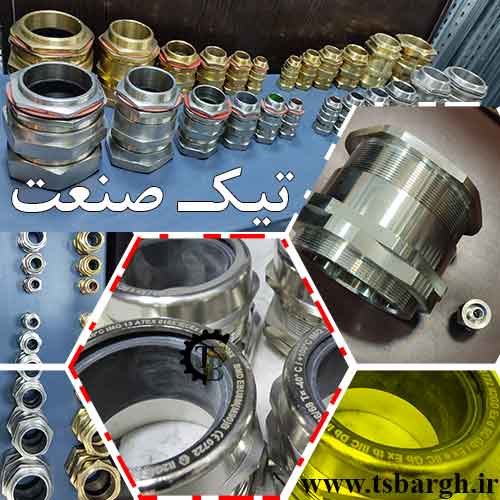

چگونه گلند فلزی کابل آرموردار با کیفیت تر می شود ؟

فلز پایه این نوع گلند های کابل برنجی است. برای بالا تر بردن کیفیت و کارایی آنها توسط آبکاری نیکل کروم سفید رنگ می شوند. این روش آبکاری تقریباً همان کارائی جنس استیل با واشر آب بندی Sealing Washer را انجام می دهد. گلند آرموردار استیل از نظر کیفیتی بهتر است اما از نظر قیمت بسیار گران ترب خرید می شود. بنابراین در ایران بیشتر سفید معمولی مصرف دارد. همانطور که در عکس این نوع گلند فلزی کابل مشاهده می کنید شامل اجزا زیر هستند.

قطعات گلندآرمور دار Armoured Cable Gland :

واشرهای داخلی و سر بدنه

رینگ و حلقه آرمورد

مهره لاک نات

ارت تگ ، شرود

انواع گلند ضد انفجار کابل برق کدامند ؟

برای امنیت بیشتر سیستم کابلکشی فشار قوی، از گلند های صنعتی مخصوصی مثل ضد انفجار استفاده می شود. گلند ضد انفجار علاوه بر جلوگیری انتشار مواد خطرناک، وظیفه تامین حفاظت برق و آنالیز مکانیک کابل‌ها را دارد. این گلندها به طور کلی از جنسهای مقاوم در برابر ضربه، انفجار و حرارت بالا ساخته می‌شوند. ایرانی آنها ماشین سازی شمال ، توان عمران و آریا تجهیز موجود است. گلندهای ضد انفجار تضمین می‌کنند کابل‌های برق در محیط‌های با خطر انفجار،به شکل ایمن و با کارایی بهتری عمل کنند.همچنین احتمال وقوع حوادث و صدمات جبران ناپذیر ناشی از انفجار را کاهش می‌دهند.

 برند گلندهای ضد انفجار خارجی :

• SMA
• هاواک HAWKE آلمان
• بیمد  BIMED اسپانیا
• سی ام پی CMP انگلستان
• مکس MAX چین
• SEMC

انواع ساخت :

 دو نوع اصلی ساده و آرموردار قابل ساخت است. همچنین برای کابل های مسلح و بدون آرمورد هم قابل ارائه می باشد. چون گلند های ضد انفجاری در ساختمان هایی که امکان آتش سوزی و نشتی گاز وجود دارد به کار می رود. معمولا بصورت وارداتی به بازار ایران تزریق می شود.

چگونه استاندارد گلند ضد انفجار محاسبه می شود :

تمامی گلند ها دارای رنج ای پی های مشخصی هستند که در انتخاب و خرید گلند کابل بسیار اهمیت دارد. اختصار EX نشانگر این است که گلند ضد انفجار است اما اگر قبل از اعداد X باشد هیچگونه محافظتی وجود ندارد. نمره IP اندازه درجه حفاظت و گواهی اتکس گلند برنجی است. اندازه نفوذ پذیری گلندها با عدد نشان داده می شود. همچنین مقدار امنیت ایجاد شده در برابر وسیله و محیط قابل نصب محاسبه می گردد.

IP گلند ها :

گلند IP67 کابل : قدرت ماندگاری زیر آب به مدت ۱۵ دقیقه دارد. کیفیت بالاتر 68 در عمق زیاد و برای ماندگاری بیشتر استفاده می شود.

گلند IP66 کابل :6 اول جلوگیری از ورود گرد وغبار و جامدات شماره 6 دوم نشانه ضد اب بودن است. مناسب بست بیرون باکس می باشد.

گلند IP65 کابل : ضد آب است در حدی که از پاشیده شدن آب در جهت های مختلف ممانعت می شود. قابلیت غرق شدن ندارد.

گلند IP54 : ضد آب نیست، جنس پلاستیکی است.

گلند پلاستیکی و لاستیکی PVC :

این نوع گلندها از مواد پلاستیکی مختلفی ساخته می‌شوند. به دلیل سبکی و مقاومت بالا در برابر آب‌های نمکی (کاهش رسوب نمک)، گریس و اسیدهای ضعیف، در محیط‌های داخلی و پروژه‌های ساختمانی سبک و تابلوهای برق استفاده می‌شوند. گلند بدون آرمور پلاستیکی دنباله دار بیشتر برای کابلکشی هایی با سطح مقطع کوچک و برق فشار ضعیف کاربرد دارد.

جدول گلند کابل برق تابلو چقدر است :

نمره بندی آنها در دو اشل پی جی و ام بصورت مهندسی شده در نظر گرفته می شود. کاتالوگ گلند کابل پلاستیکی از سایز PG7 تا PG100 و نمره M16 تا M90 حتی 100 ساخته و مناسب قطر خارجی کابل بسته می شود. این نوع سایزبندی استاندارد اصلی است مگر دو نمره متفاوت باشند. یعنی دهانه ورودی کابلگیر با خروجی که به دستگاه وصل میشود تفاوت داشته باشد. در این شرایط گلند تابلو برق سفارشی است و شرکت تیک صنعت مناسب طرح خریدار آنها را تولید می کند.

محاسبه سایز و نمره بندی گلند PG M :

نمره بندی گلند کابل به انگلیسی cable gland چون به لاتین نوشته می شود بنابراین با سیستم های انگلستان و آلمان شماره بندی شده است.

نمره بندی کوچک :

سایز PG7 برای قطر کابل 3 تا 5 میلی متر _PG9 برای قطر کابل 4 تا 8_PG11 برای قطر کابل 5 تا 9_سایز PG13/5 برای قطر کابل 6 تا 11 _سایز M16 برای قطر کابل 4تا8 _ M20  کابل 12تا16

نمره بندی متوسط :

Pg16 قطر کابل 10 تا 13_PG21 برای قطر کابل 12 تا 18_ سایز pg25 برای قطر کابل 18تا24

سایز M25 برای قطر کابل 17تا20_سایز M32  سطح مقطع 23تا30_ M40 کابل 37تا40_

سایز بزرگ :

PG29 قطر کابل 21 تا31_PG42 برای قطر کابل 29 تا37_سایز PG48 برای قطر کابل 33 تا43_ M50 برای قطر کابل 43تا55_سایز M63 برای قطر کابل 57تا 65_سایز M75 برای قطر کابل 67تا72

خرید گلند کابل برق :

موارد مهمی که برای خرید گلند های کابل برق بسیار مهم می باشد این است که ابتدا محیط نصب مشخص شود. جنس گلند از نظر ساختاری فلزی یا پلاستیکی باشد ؟ در صورت انتخاب جنس فلزی مشخص شود برنجی یا استیل باشد؟ این خود بستگی به نوع کابل و باکس مورد نظر هم دارد. نوع دوم گلند پلاستیکی است که معمولا پلی آمید و پی وی سی در تاسیسات و ساختمان ها استفاده می شود.

انتخاب گلندی استاندارد کابل برق :

ما در تیک صنعت برق پیشنهاد می کنیم قبل از خرید صحیح گلند کابل به نکات مهمی توجه کنید. نوع و سایز سطح مقطح کابل مورد نظر مشخص شود. در صورت زره دار بودن روکش یا شیلد کابل قطر کامل حتماً محاسبه شود. سایز گلند ها معمولا بصورت اینچی یا پی جی در وندورلیست های شرکت نفت و گاز هستند که این شماره گذاری متریک صورت می گیرد. تیک توزیع کننده انواع گلند کابل برق برای سیستم های مدیریت کابل در خدمت هموطنان ایرانی است.

برق رسانی بهتر توسط گلند کابل :

گلند های کابل ابزاری هستند که هنگام خاتمه کابل کشی در تنظیمات به بدنه باکس ها یا تابلوهای برق به بهترین حالت استاندارد استفاده می شوند. برای ایجاد آب بندی و جلو گیری نفوذ محافظت از روکش کابل های برق مورد نیاز هستند. نقش آن ها عبور ایمن لوله ، سیم یا کابل از داخل محفظه ها به شکل دقیق است. گلندها تنظیم کننده فشار بار برق هستند و همچنین محفظه ای برای درجه حرارت در قطعات الکتریکی می باشند که ممکن است در محیط های صنعتی خطرناک اتفاق بیفتد.

مراقبت ویژه گلندها از انواع کابل برق :

گلند به صورت مهر و موم کابل عمل می کند. ناخالصی های خارجی که موجب آسیب رسیدن به سیستم الکتریکی است وارد سر کابل نشوند. مایعات ، خاک گرد و غبار اسیدی وارد بدنه سیستم نمی شوند از کشیدن و پیچ خوردن کابلهای برق داخل دستگاه ها جلوگیری می کند. در نتیجه کمک می کنند تا اتصال ایمن و پایداری بین دستگاه و کابل برقرار باشد.

موارد استفاده :

• سیستم های اتوماسیون به عنوان مثال داده ها ، مخابرات ، برق ، روشنایی .
• سکوه های نفتی
• جانکشن باکس ها
• ماشین آلات صنعتی
• تابلوهای برق
• جعبه های تقسیم

گلند استیل یا آبکاری نیکل کروم :

رنگ عنصر فلز نیکل نقره ایست از نظر خواص مغناطیسی و شیمیایی دوام بهتری دارد. در دماهای متغیر آب و هوایی از اکسیده شدن فلز برنج جلوگیری می کند. بنابراین آبکاری نیکل کروم در صنعت های مختلف کاربرد دارد مخصوصا در ساخت گلند های کابل که از فلز برنج تولید می شوند. در صورت نیاز به سطح بالا تر حفاظت، بهتر است قسمت ورود به محفظه از جنس استیل استفاده شود.

چگونه گلندهای کابل نصب و متصل می شوند ؟

اتصال گلند یک روش مهر و موم به داخل کابل بصورت گردان و فشرده ایجاد می کند. ورود ذرات یا آب می تواند به دستگاههای الکترونیکی آسیب برساند. با روش ی صحیح در نصب و انتخاب گلندی استاندارد این فرآیند کامل متوقف می شود. برای مثال اگر لازم باشد یک کابل را درون جعبه تقسیم ضد آب عبور دهید باید آن را سوراخ کنید که از حالت IP خارج می شود. برای برطرف کردن این مشکل می توانید از یک گلند ضد آب برنجی استفاده کنید تا در اطراف کابل خود که وارد محفظه می شوید، واترپروف شود. عملکرد ضد آب IP68 برای کابل هایی با قطر 3.5 تا 8 میلی متر استاندارد است.این نوع از گلندهای کابل ساخته شده اند تا در کنار محفظه پروژه ضد آب نصب شوند.

قطعات گلند کابل برق کدامند ؟

قطعات گلند با توجه به نوع کابل برق و کارائی تعیین می شود معمولا آرموردار و بدون آرمور هستند. آرموردار برای کابل های زره دار استفاده می شود.واشر ارمِر از ورود بخار خورنده و رطوبت به کابل توسط مهره و حلقه داخلی جلو گیری می کند.اما گلند ساده از مخروط و حلقه مخروطی برخوردار نیست. قسمت ها و قطعات اصلی شامل ، بدنه ، گپ ، واشر تخت ، مهره چک کننده لاک نات ، واشر لاستیکی ، آب بندی کننده نئوپرن است.

اجزای بدنه اصلی گلند کابل :

قسمت داخلی گلند که کابل ورود می کند. این قسمت در نوع ضد انفجار دارای رزوه درونی است تا مهره بهتری روی آن پیچ شود و با مقاومت بیشتر و ضد ضربه است.

مهره :

به بدنه توسط واشر با فشار پیچ می‌شود، این فشردگی با عایق کابل باعث اتصالی محکم به همراه ایجاد ضد آب شدن می گردد.

واشر آب‌بندی چیست (Sealing Washer or Insert):

بین فضای بدنه گلند و روکش کابل سلینگ واشرها قرار می گیرند. کیفیت زیاد آنها باعث جلوگیری از عبور مایعات و حتی گاز شده در نتیجه ساختار داخلی کاملا محفوط می ماند.

انتخاب گلند کابل برق :

فشرده سازی حلقه آرمور در غلاف داخلی و زره پوش کابل قرار می گیرد. بنابراین ، آیا شما یک گلند کابل ضد انفجار یا ضد آب می خواهید یا هر دو ؟ سپس شما باید یک طراحیِ ضدآب و ضد انفجار دوگانه را در نظر بگیرید. توجه داشته باشید که طراحی فشرده سازی مضاعف دارای یک حلقه و مخروط است. این حلقه نوعی کمک مکانیکی به نحوه قرار گرفتن صحیح کابل به درون گلند می کند.

مشخصات بهترین گلند کابل :

آیا قصد خرید گلند کابل با بهترین کیفیت دارید؟ به یاد داشته باشید مشخصات فنی زیادی وجود دارد که باید در نظر بگیرید. گلند های کابل از مواد غیر فلزی یا پلاستیکی هم ساخته می شوند. حتی می شود ترکیبی از هر دو باشد که ممکن است در برابر خوردگی نیز مقاوم باشند.

نوع ضد آب و آتش :

اگر به طور خاص در تنظیمات انفجاری exd استفاده شود ، ضروری است که گلندهای کابل برای نوع کابل انتخاب شده تأییده شوند. همچنین باید سطح حفاظت از تجهیزاتی را که به آن متصل شده اند را امن کنند. یکی از بهترین مشخصات مربوط به گلند کابل استاندارد این است که عملکرد ضد آب و IP68 داشته باشد‌. ای پی آنها باعث ایجاد نقاط خروجی و ورودی در برابر آب است که از قسمت دیواره ها کاملا چفت می شوند.

جنس گلند های کابل برق :

فولاد ضد زنگ و برنجی :

همانطور که میدانید فولاد های ضد زنگ در برابر خوردگی و مقاوم در برابر مواد شیمیایی هستند.آنها می توانند در درجه فشار نسبتاً بالایی منسجم باشند.

پی وی سی pvc پلاستیکی :

 به عنوان پلی وینیل کلرید هم شناخته می شود. ماده ای است که به طور گسترده در صنایع مختلف استفاده می شود.از ویژگی های آن یک سطح صاف،انعطاف پذیری خوب با ویژگی های غیر سمی دارد. به دلیل غیرفعال بودن PVC ، از چند درجه در فرآیندهای شیمیایی و غذایی استفاده می شود.

پلی تترا فلورواتیلن (PTFE)

آیا می دانید پلی تترا فلورواتیلن یک ترکیب غیر قابل توضیح است؟ پس چه فایده ای دارد؟ خوب ، سطح بالایی از مقاومت شیمیایی داشته و اصطکاک کمی دارد.

پلی آمید یا نایلون :

نایلون ها از درجه های مختلف پلی آمیدی تشکیل شده اند. این یک ماده با کاربرد عمومی در صنعت های گوناگون به کار می رود.مقاوم است و دارای درجه فشار عالی می باشد.

برنجی :

فلز برنج از شکل پذیری عالی در دمای بالا برخوردار است. نفوذ پذیری مغناطیسی کمی دارد.مقاوم در برابر خورندگی قابل قبول و رسانای خوب است.

آلومینیوم :

آلومینیوم یک عنصر فلزی سه ظرفیت ی سبک شکل پذیر و منعطف به رنگ سفید مایل به آبی است.از هدایت حرارتی و الکتریکی بسیار خوبی برخوردار است.همچنین دارای مقاومت در برابر اکسیداسیون و بازتاب بالائی برخوردار است.

ملاحضات محیطی :

شرایط عملیاتی (مانند دما، رطوبت، گرد و غبار) باید در نظر گرفته شود تا درجه IP مورد نیاز تعیین شود. در محیط‌های خورنده شیمیایی، علاوه بر جنس بدنه گلند، باید سازگاری شیمیایی مواد واشر آب‌بندی (Sealing Insert) با روغن‌ها و حلال‌های موجود در محیط نیز بررسی شود. زیرا اگر واشر در اثر مواد شیمیایی متورم یا شکننده شود، آب‌بندی تضمین شده از بین خواهد رفت.

انواع استاندارد گلند های کابل کدامند ؟

این استانداردها ایمنی، عملکرد، و قابلیت اطمینان سیستم‌های الکتریکی را تضمین می‌کنند. استانداردهای عمومی گلندهای کابل مقررات و استانداردهای متعددی بر استفاده و نصب کابل حاکم است تا ایمنی و انطباق با بهترین شیوه‌های صنعتی تضمین شود.

استاندارد IEC 62444 :

استاندارد کمیسیون بین‌المللی الکتروتکنیکی (IEC) به ویژه IEC 62444 است. الزامات و آزمون‌هایی را برای ساختار و عملکرد ارائه می‌دهد. به عنوان راهنمایی برای کانکتورها با انواع رزوه ورودی است.

استاندارد EN 62444 :

استانداردی اروپایی، تحت لایسنس IEC 62444:2010 با مشخصات مشترک است. تست و آزمایش ها برای ساختار و عملکرد گلندها جهت نصب در تاسیسات الکتریکی ارائه می‌دهد.

روش های نصب گلند های کابل چگونه است ؟

نصب باید با رعایت کدهای علمی لازم و مقررات شهر و کشور مخصوص انجام شود. اتصال صحیح میبایست مطابق با دستورالعمل های سازنده باشد. نصب درست باید از طریق فردی با صلاحیت و باتجربه انجام شود. او باید دانش روز و مهارت لازم برای هدایتی استاندارد داشته باشد.گلندها به دو روش اصلی به تابلو یا دستگاه خاص بسته می شوند.

نصب تابلو و باکس:

برای اتصال گلند کابلی که به تابلو و باکس بدون دنده داخلی باشد نیاز به مهره انتهایی گلند می باشد.

بستن دستگاه خاص :

روش بستن آنها به بدنه دستگاه یا ماشین آلات صنعتی که بصورت مادگی درون خود رزوه دارند اندکی تفاوت دارد. گام رزوه های گلند کابل حتماً باید با رزوه سوراخ دستگاه همخوانی داشته باشد. تیم طراحی گلند در تیک صنعت برق این مشکل را توسط ساختن تبدیل های کوچک کننده و بزرگ کننده حل کرده است.

نصب گلند کابل زره دار با برچسب زمین :

هنگام سازماندهی و نصب کابل گلند ها به تابلو برق باید دقت شود به زره های ورودی آسیب نرسد. در حالت فعال بودن مدار سیستم ها ، هرگز گلند های کابل را نصب نکنید. به همین ترتیب ، به دنبال انرژی بخشیدن به مدارهای الکتریکی و برقی ، نباید گلند های کابل را باز کرد، میبایست مدار از برق خارج باشد.

توجه :

حتما سایز قطعات مختلف گلندها با اجزای دیگر نمره ها مطابقت داشته باشد. نمی توان از قسمتی با سایز متفاوت در نوع دیگر استفاده کرد. چنانچه خورانده شود این کار به ایمنی نصب گلند کابل تاثیر می گذارد. بنابراین هرگونه گواهینامه استاندارد محافظت در برابر انفجار را لغو می کند.
