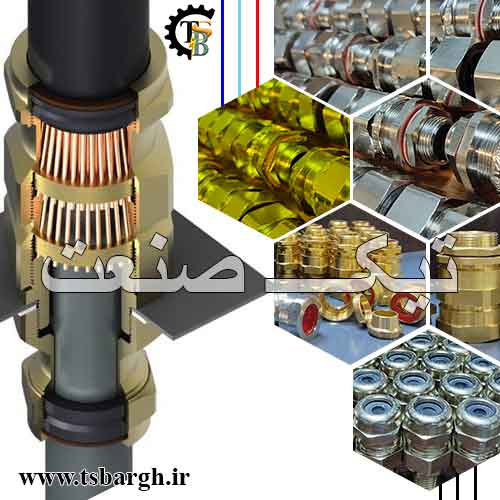

گلند M32 کابل برق

گلند M32 :

در مهندسی برق و تاسیسات صنعتی، مدیریت کابل و حفاظت از نقاط ورود به تجهیزات از ارکان حیاتی ایمنی و پایداری سیستم محسوب می‌شود. میان استانداردهای مختلف رزوه، گلند M32 به عنوان یکی از پرکاربردترین اندازه‌ها در پروژه‌های صنعتی میان‌وزن و سنگین شناخته می‌شود که به دلیل انطباق با استانداردهای متریک بین‌المللی، جایگاه ویژه‌ای در طراحی‌های انواع گلندهای کابل مدرن مهندسی پیدا کرده است. قطعه‌ای مکانیکی است که وظیفه اتصال ایمن کابل به جعبه‌های تقسیم، تابلوهای برق، موتورهای الکتریکی و سایر محفظه‌های تجهیزات را بر عهده دارد.

جنس :

1. فلزی
2. پلاستیکی

ماهیت فنی و هندسه رزوه متریک M32 :

استاندارد متریک گلند با پیشوند M نمایش داده می‌شود، استانداردی بر اساس سیستم میلی‌متری  است. در دهه‌های اخیر به طور گسترده‌ای در صنایع جهانی جایگزین استاندارد قدیمی آلمانی PG شده است. عدد ۳۲ در نام‌گذاری این گلند به معنای آن است که قطر نامی خارجی رزوه اتصال آن ۳۲ میلی‌متر می‌باشد.

لیست قیمت گلند M32 و قعطات :

• برنجی ساده بدون آرمور 220000 تومان
• گلند M32 کابل آرموردار 452000 تومان
• ضد انفجار 1400000 تومان
• استیل 4000000 تومان
• پلاستیکی 80000 تومان

محدوده کابل‌گیر استاندارد برای M32 :

تفاوت اندازه کابل گیر M32 بستگی برند سازنده و متریال دارد، سایز بزرگ تر گلند نمره M40 است . تحلیل کاتالوگ‌های مختلف نشان‌دهنده دسته‌بندی‌های زیر است.

1. بازه استاندارد: معمولاً بین ۱۵ تا ۲۱ میلی‌متر است که در اکثر گلندهای پلاستیکی و برنجی رایج مشاهده می‌شود.
2. بازه گسترده : برخی مدل‌ها برای پذیرش کابل‌های ضخیم‌تر، بازه ۱۸ تا ۲۵ میلی‌متر را پوشش می‌دهند.
3. بازه مخصوص ظریف: در برخی مدل‌ها برای کابل های نازک تر، بازه ۱۱ تا ۲۱ میلی‌متر است.

آنالیز متریال و خواص فیزیکی شیمیایی :

بر اساس محیط نصب و نیازهای حفاظتی گلندهای M32  از مواد مختلفی ساخته می‌شوند. هر متریال رفتار متفاوتی در برابر تنش‌های حرارتی، اشعه ماوراء بنفش و مواد خورنده نشان می‌دهد.

گلند M32 برنج با پوشش نیکل کروم :

در محیط‌های صنعتی که مقاومت مکانیکی اولویت اول است، از گلندهای برنجی استفاده می‌شود. برنج مورد استفاده معمولاً طبق استاندارد BS 2874 CZ121 انتخاب می‌شود که قابلیت ماشین‌کاری بالا و مقاومت در برابر خوردگی اتمسفری دارد. برای افزایش دوام، سطح این گلند M32 با لایه‌ای از نیکل آبکاری می‌گردد.

پلی‌آمید و مشتقات پلیمری :

رایج ترین گلند M32 پلاستیکی برای کاربردهای عمومی و محیط های غیرخورنده جنس پلی آمید 6 یا نایلون 6/6 است. یکی از ویژگی‌های برجسته پلی‌آمیدهای مهندسی در این صنعت، خاصیت خودخاموش‌شوندگی (Self-extinguishing) بر اساس استاندارد UL 94 V-2 است.

قطعات گلند M32 فلزی :

1. مهره تثبیت‌کننده (لاک نات): برای محکم کردن گلند روی صفحه است.
2. واشر آب‌بندی : قرارگیری بین بدنه گلند و محفظه برای جلوگیری از ورود سیالات از کناره‌های سوراخ است.
3. بدنه و چنگال : ایجاد فشار توزیع شده روی کابل می باشد.
4. واشر محافظ کابل (شرود): متریال نئوپرن یا پلاستیکی دارد، با فشرده شدن دور کابل، آب‌بندی سیلندری ایجاد می‌کند.

تنوع مدل‌ها و ساختارهای تخصصی :

گلند M32 تنها به مدل‌های ساده محدود نمی‌شود. برای چالش‌های مختلف مهندسی، انواع تخصصی این قطعه طراحی و تولید شده است.

گلندهای M32 آرموردار :

کابل‌های زره‌دار مانند SWA با مفتول فولادی یا STA با نوار فولادی نیاز به گلندهایی دارند که بتوانند لایه محافظ فلزی کابل را مهار کنند. گلند M32 آرموردار معمولاً از جنس برنج بوده و دارای یک حلقه مخروطی داخلی است. آرمور کابل بین گلند و بدنه اصلی قفل می‌شود. این کار علاوه بر مهار مکانیکی، اتصال زمین (ارتینگ) مداومی را برای زره کابل فراهم می‌کند.

گلند آرموردار دو محل آب بندی دارد:

1. روی غلاف داخلی کابل
2. روی غلاف خارجی

گلند M32 ضد انفجار :

در محیط‌های زون 1 و زون 2 که  مستعد انفجار هستند نظیر پالایشگاه ها نصب گلندهای معمولی ممنوع است. گلند M32 ضد انفجار که با کدهای Ex d (Flameproof) یا Ex e (Increased Safety) شناخته می‌شود. از خروج هرگونه شعله یا جرقه احتمالی از داخل تابلو به اتمسفر خطرناک جلوگیری کند. این گلندها دارای رزوه‌های بسیار دقیق و بدنه مستحکم‌تری هستند و تحت استانداردهای سختگیرانه ATEX یا IECEx تست می‌شوند.

مکانیزم‌های حفاظت محیطی و درجات IP :

وظیفه کلیدی گلند M32، فراتر از ثابت نگه داشتن کابل، حفظ یکپارچگی محفظه در برابر نفوذ عوامل خارجی است. این قطعه به عنوان یک سد حفاظتی عمل می‌کند که مانع از ورود گرد و غبار، آب، حشرات و آلاینده‌های شیمیایی به داخل تابلو می‌شود.
