گلند کابل آرموردار چه کاری انجام می‌دهد؟
وظیفه اصلی گلند، ایجاد یک اتصال منظم و ایمن بین کابل و بدنه تجهیز است. گلند اجازه نمی‌دهد کابل در محل ورود به تابلو یا جعبه به‌صورت آزاد حرکت کند. در کابل‌های آرموردار، این وظیفه اهمیت بیشتری پیدا می‌کند؛ زیرا لایه فلزی کابل نیز باید در محل اتصال به شکل مناسبی مهار شود. یک گلند مناسب می‌تواند به کاهش کشش واردشده به محل اتصال کابل کمک کند و از جابه‌جایی ناخواسته کابل جلوگیری نماید.
لیست قیمت گلند کابل آرموردار :
- (M20) 340000 شرود ارتینگ 25000
- (M25) 540000 شرود ارتینگ 28000
- (M32) 760000 شرود ارتینگ 36000
- (M40) 1200000 شرود ارتینگ 77000
- (M50) 2400000 شرود ارتینگ 90000
- (M63) 4800000 شرود ارتینگ 110000

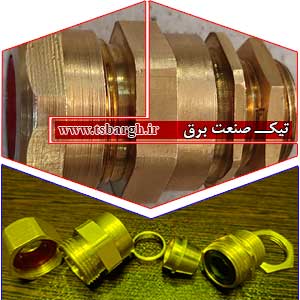

ساختار گلند کابل آرموردار :
گلندهای آرموردار از چند بخش تشکیل می‌شوند که هر قسمت وظیفه مشخصی در مجموعه اتصال دارد.
بدنه گلند
بدنه، بخش اصلی گلند است و اجزای مختلف روی آن قرار می‌گیرند. جنس بدنه با توجه به نوع محصول و شرایط کاری می‌تواند متفاوت باشد. در بسیاری از کاربردهای صنعتی از گلندهای فلزی استفاده می‌شود؛ زیرا این محصولات برای شرایطی که استحکام مکانیکی اهمیت دارد، گزینه مناسبی هستند.
قسمت مهار آرمور
این بخش برای درگیر شدن با لایه زره یا آرمور کابل طراحی شده است. نحوه عملکرد آن به ساختار گلند و نوع کابل بستگی دارد. اتصال صحیح این قسمت اهمیت زیادی دارد؛ زیرا آرمور نباید بعد از نصب به شکل آزاد یا نامطمئن باقی بماند.
مهره گلند
مهره برای محکم کردن مجموعه گلند استفاده می‌شود. با بستن صحیح آن، اجزای مختلف گلند در موقعیت مناسب خود قرار می‌گیرند. میزان سفت کردن مهره باید متناسب با طراحی محصول باشد و نباید باعث آسیب به کابل یا قطعات گلند شود.
آب‌بند گلند
در بسیاری از مدل‌ها، بخشی برای آب‌بندی اطراف کابل وجود دارد. این قسمت می‌تواند از ورود گردوغبار یا رطوبت به داخل محفظه جلوگیری کند؛ البته میزان حفاظت به طراحی گلند و روش نصب آن بستگی دارد.
انواع گلند کابل آرموردار :
گلندهای مورد استفاده برای کابل‌های آرموردار در مدل‌های مختلفی تولید می‌شوند و انتخاب آن‌ها به نوع کابل و محل نصب بستگی دارد.
گلند آرموردار فلزی
گلندهای فلزی از گزینه‌های رایج در پروژه‌های صنعتی هستند. بدنه این محصولات معمولاً از فلزاتی مانند برنج ساخته می‌شود و ممکن است دارای روکش یا آبکاری مناسب برای شرایط کاری موردنظر باشد. این مدل‌ها در تابلوهای برق، تجهیزات صنعتی، جعبه‌های اتصال و سایر سیستم‌های الکتریکی کاربرد دارند.
گلند آرموردار برنجی
برنج به دلیل ویژگی‌های مکانیکی و مقاومت مناسب در برابر شرایط محیطی، یکی از مواد پرکاربرد در ساخت گلندهای فلزی است. گلندهای برنجی می‌توانند در پروژه‌های مختلف صنعتی و ساختمانی مورد استفاده قرار بگیرند؛ البته انتخاب نهایی باید بر اساس مشخصات کابل و محیط نصب انجام شود.
گلند آرموردار با پوشش محافظ :
برخی گلندهای فلزی دارای پوشش سطحی هستند که با هدف افزایش مقاومت در برابر عوامل محیطی استفاده می‌شود. نوع پوشش باید با شرایط محل نصب هماهنگ باشد، به‌خصوص زمانی که تجهیزات در محیط مرطوب یا صنعتی قرار دارند.
گلند آرموردار برای چه کابل‌هایی مناسب است؟
این نوع گلند برای کابل‌هایی طراحی شده که دارای یک لایه محافظ یا زره فلزی هستند. ساختار آرمور ممکن است در کابل‌های مختلف تفاوت داشته باشد. برای همین نمی‌توان هر گلند آرمورداری را برای تمام کابل‌های زره‌دار استفاده کرد. در زمان انتخاب باید ساختار کابل، قطر خارجی، نوع آرمور و مشخصات فنی گلند با یکدیگر تطبیق داده شوند.
تفاوت گلند آرموردار و بدون آرمور
تفاوت اصلی این دو گروه در نحوه اتصال به کابل است. در گلند مخصوص کابل آرموردار، بخشی از طراحی محصول برای مهار و اتصال لایه فلزی کابل در نظر گرفته شده است. اما گلند کابل بدون آرمور معمولاً برای کابل‌هایی طراحی می‌شود که فاقد زره فلزی هستند و بنابراین نیازی به بخش مخصوص اتصال آرمور ندارند.
کاربردهای گلند کابل آرموردار :
این قطعه در بخش‌های مختلف تأسیسات الکتریکی و صنعتی استفاده می‌شود.
تابلوهای برق
یکی از کاربردهای رایج گلندهای آرموردار، ورود کابل‌های زره‌دار به تابلوهای برق است. گلند در این محل وظیفه مهار کابل و ایجاد اتصال مناسب با بدنه تابلو را بر عهده دارد.
جعبه تقسیم
در جعبه‌های تقسیم صنعتی که کابل‌های آرموردار وارد محفظه می‌شوند، استفاده از گلند متناسب با کابل اهمیت زیادی دارد.
تجهیزات و ماشین‌آلات صنعتی
کابل‌های متصل به موتورها، دستگاه‌ها و تجهیزات صنعتی نیز ممکن است به گلند مناسب برای اتصال به بدنه تجهیز نیاز داشته باشند.
محیط‌های صنعتی
در کارخانه‌ها و فضاهای صنعتی، کابل‌ها ممکن است در معرض گردوغبار، رطوبت، لرزش یا تنش‌های مکانیکی قرار داشته باشند. در چنین محیط‌هایی انتخاب صحیح گلند اهمیت بیشتری پیدا می‌کند.
مزایای استفاده از گلند کابل آرموردار
استفاده از گلند مناسب چندین مزیت در اجرای سیستم کابل‌کشی ایجاد می‌کند.
- مهار کابل: گلند از حرکت بیش از حد کابل در محل ورود به تجهیز جلوگیری می‌کند.
- مدیریت آرمور: ساختار مخصوص گلند امکان درگیر شدن با لایه فلزی کابل را فراهم می‌کند.
- ایجاد اتصال منظم: استفاده از گلند باعث می‌شود محل ورود کابل به تابلو یا محفظه ظاهری منظم‌تر و اصولی‌تر داشته باشد.
- کمک به حفاظت از محل ورود کابل: در مدل‌هایی که دارای سیستم آب‌بندی هستند، گلند می‌تواند به محافظت از فضای داخلی تجهیز در برابر عوامل محیطی کمک کند.
چگونه سایز گلند کابل آرموردار را انتخاب کنیم؟
انتخاب بهترین روش تعیین سایز گلند باید با توجه به ابعاد واقعی کابل انجام شود.
- قطر خارجی کابل: یکی از مهم‌ترین اطلاعات هنگام انتخاب گلند، قطر خارجی کابل است. این مقدار باید با محدوده پذیرش گلند مطابقت داشته باشد.
- نوع آرمور: نوع و ساختار آرمور کابل نیز باید بررسی شود. گلند باید برای ساختار همان کابل طراحی شده باشد.
- نوع رزوه: نوع رزوه گلند باید با سوراخ یا ورودی تجهیز هماهنگ باشد. رزوه‌های متریک و دیگر استانداردهای رزوه در محصولات مختلف وجود دارند.
روش نصب گلند کابل آرموردار
نصب گلند باید با دقت انجام شود تا کابل، آرمور و محفظه به شکل مناسبی با یکدیگر درگیر شوند. ابتدا باید روکش کابل مطابق دستورالعمل محصول آماده شود. در این مرحله لازم است طول قسمت بازشده کابل دقیق باشد تا آرمور در محل مناسب گلند قرار بگیرد. سپس کابل از اجزای گلند عبور داده می‌شود و بخش آرمور در قسمت مربوطه قرار می‌گیرد. بعد از قرارگیری صحیح کابل، اجزای گلند در جای خود بسته شده و اتصال محکم می‌شود. در پایان باید محل اتصال بررسی شود تا کابل بدون لقی غیرعادی قرار گرفته باشد و هیچ بخشی از آرمور به شکل نامناسب بیرون نمانده باشد.
نکات مهم هنگام خرید گلند کابل آرموردار
قبل از خرید، بهتر است مشخصات کامل کابل و محل نصب مشخص شود.
- قطر خارجی کابل
- نوع و ساختار آرمور
- جنس گلند
- نوع رزوه
- محدوده قطر قابل پذیرش
- شرایط محیطی
- میزان حفاظت موردنیاز
- نوع تجهیزی که کابل وارد آن می‌شود
- استاندارد و مشخصات فنی محصول
چرا کیفیت گلند کابل آرموردار اهمیت دارد؟
گلند در نقطه‌ای قرار می‌گیرد که کابل وارد یک تجهیز یا محفظه می‌شود. بنابراین کیفیت ساخت آن مستقیماً روی نحوه مهار کابل و عملکرد اتصال تأثیر دارد. رزوه‌های دقیق، بدنه سالم، آب‌بندی مناسب، کیفیت قطعات داخلی و سازگاری با کابل از عواملی هستند که هنگام بررسی کیفیت محصول باید مورد توجه قرار گیرند. یک گلند مناسب باید علاوه بر داشتن ابعاد درست، با شرایط واقعی پروژه نیز هماهنگ باشد.
