گلند لوله برق کانکتور

وظیفه گلند لوله برق چیست؟

فیکس‌کردن لوله برق در محل ورود به تابلو یا جعبه تقسیم و محافظت از کابل‌های عبوری در برابر کشیدگی، فشار مکانیکی یا لرزش می باشد. آب‌بندی و جلوگیری از نفوذ گرد و غبار یا رطوبت در موارد خاص ، ایجاد اتصال ارت برای لوله فلزی در گلندهای فلزی استفاده می شود.

انواع گلند لوله برق کدامند ؟

نوع : گلند فلزی (برنجی یا استیل) گلند پلاستیکی (PVC یا نایلون) گلند ضد انفجار (Explosion-proof) | برنجی با واشر خاص  گلند دوجداره (با واشر لاستیکی)

جنس : مقاوم، ضدزنگ  سبک، ارزان فلزی یا پلاستیکی

کاربرد : لوله فلزی یا فلکسی در فضاهای صنعتی ، لوله‌های غیر فلزی یا محیط‌های خشک  ، مناطق خطرناک مثل پالایشگاه، آب بندی IP

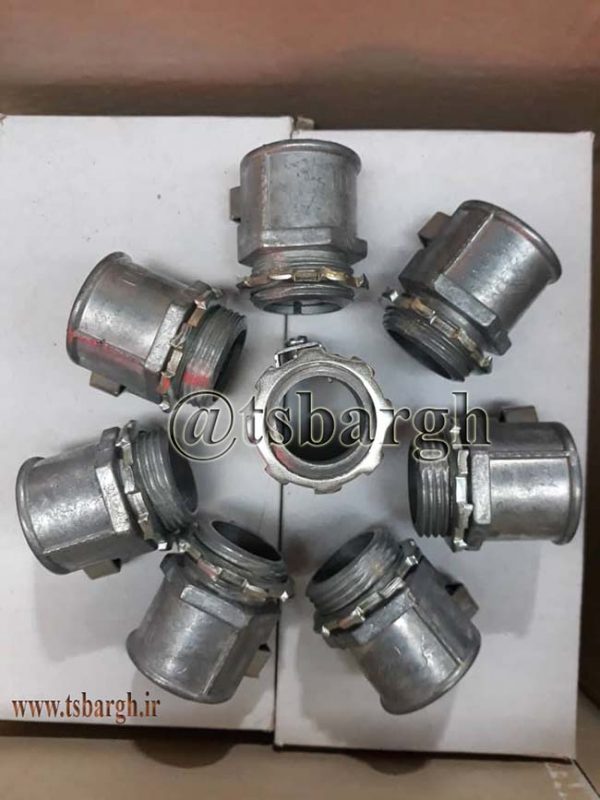

گلند فلزی فیتینگی :

نوع فلز چدن ریختگری است که به دو صورت تک پیچ و دو پیچ لوله ها را در خود جای می دهد. گلند تک پیچ کاملاً یک سره با متعلقات ساخته شده و در قسمت وسط بدنه پیچ دارد. لوله از قسمت بیرونی داخل رفته سپس پیچ میانی محکم می شود. نوع دیگر گلند لوله برق دو پیچ دارد و از وسط جدا می شود. سایز و نمره آنها معمولا بصورت اینچی قابل محاسبه است.

گلند پلاستیکی پلی آمید

این نوع گلندها بیشتر در سیستم کابل کشی بصورت مستقیم استفاده می شود. جنس پلاستیک از پلی آمید است.

سایز گلند لوله برق :

PG11
PG13/5
PG16
PG21
PG25
PG36
PG48

نوع ساختار و بستن گلند لوله های برق :

بدنه اصلی استوانه ای به صورت تک پیچ و دو پیچ یا مستقیم ساخته می شود. رینگ لاگ نات و واشر از قسمت بالا گلند لوله برق بیرون می آید و استوانه که از قبل حدیده شده داخل باکس چرخانده می شود. سپس لاگ نات از درون باکس برای محکم کردن بدنه محکم می گردد در انتها سمت دیگر که آزاد می باشد آماده ورود لوله برق به گلند است. در صورتیکه طرفی از لوله نیاز به این کانکتور نباشد بهتر است توسط ته بند هد بوشینگ برای محافظت بیشتر بسته شود.

نکته مهم:

گلند مخصوص لوله برق با گلند مخصوص کابل برق متفاوت است.همچنین نوع طراحی، محل استفاده، و شیوه نصب آن‌ها فرق دارد.
