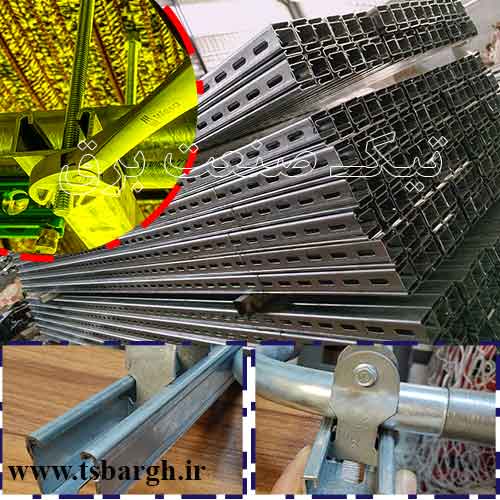

ابعاد ریل های ساپورت سی چنل :
ریل های پروفیل یو چنل ۱ متری و سی چنل ها تا 4 حتی 6 متر ساخته می شوند. در بازار خرید و فروش شاخه اطلاق می شود شکل ظاهری مثل سی ریل مانند مستطیل است. لبه های ضلع بالا به داخل خم می شود بستگی به روش نگه داشتن لوله به داخل چنل گالوانیزه 4 خم یا 6 خم طراحی می شود. بنابراین ریل ها طول ، عرض و ارتفاع استاندارد دارند. تیک صنعت معتبرترین تولید کننده سی چنل در تهران و سی ریل ها را با بهترین کیفیت عرضه می کند.
لیست قیمت سی چنل گالوانیزه :
- پروفیل 41*51ضخامت1/5 540000ضخامت2 670000ضخامت1/5گرم780000ضخامت2گرم830000
- پروفیل 41*41 ضخامت 1/5 510000ضخامت2 665000ضخامت1/5گرم621000 ضخامت2گرم720000
- پروفیل 21*41 ضخامت 1/5 336000ضخامت2 450000ضخامت1/5گرم450000 ضخامت2گرم480000
- پروفیل 21*31 ضخامت 1/5 238000ضخامت2 310000ضخامت1/5گرم320000 ضخامت2گرم380000
15*30
انواع سی چنل لوله برق کدامند :
دو صورت سوراخ دار و بدون پانچ مناسب نوع سفارش خریدار تولید می شود. بعضی از آنها چهار خم به داخل دارند که شبیه حرف انگلیسی جی و سی است که به آنها سی ریل هم گفته می شود. پانچ های داخلی ریل های سی چنل بصورت لوبیایی و بیزی برای عبور انواع پیچ 10 است. زمانی که ریل به سطح دیوار یا سقف گذاشته می شود به راحتی توسط پیچ و مهره های مخصوص به داخل سازه محکم شود.
شکل بالها :
- دارای لبه برگشته به داخل
- مخروطی و شیبدار
- موازی و صاف
جنس فلز چنل ها :
- گالوانیزه نورد گرم Hot Rolled
- گالوانیزه نورد سرد Cold Formed
- آلومینیوم
- استیل و فولاد
روش نصب سی چنل برای محکم کردن چگونه است؟
بعد از کاشتن صحیح به محل مورد نیاز بست چنگکی کشویی درون پایه سی چنل سوپر فیکس ی گذاشته می شود. چنگک ها که در قسمت پایه بست قرار دارند به راحتی درون خم چنل قلاب می شوند. سپس لوله برق بصورت افقی یا عمودی داخل بست عبور می کند. وزن لوله برق به کمر بست فشار می آورد و این خود باعث بهتر کلاف بندی شدن سیستم ساپورتیگ لوله می شود.
تفاوت سی ریل نگهدارنده لوله برق با ریل کابل :
ریل های نگهدارنده لوله های فلزی معمولاً قوی تر و با وزن بیشتری هستند. از دیواره داخلی و خارج این نوع ریل بستگی به نوع کاربرد استفاده می شود. درصورتیکه لوله ها در سمت بالای چنل قرار گیرد نیاز به قرار دادن بست به داخل بدنه ریل نیست. اگر نیاز به آویزان شدن از سقف باشد بست چنگکی دوتیکه ای داخل یوچنل قرار می گیرد سپس لوله از داخلش عبور می کند.
ریل نگهدارنده کابل برق چگونه است ؟
سی چنل های کابل برق خم اضافه ای به داخل ندارد و معمولاً یک متری استفاده می شود. داخل آنها بست ریل های چنگالی قرار می گیرند تا هر نوع سایز کابلی را درون خود مرتب نگه دارند.
وزن ریل های چنل گالوانیزه :
هر چقدر ریل و اتصالات سی چنل ساخته شده با متراژ بلندتری باشد وزن آنها بیشتر می شود. دیگر عامل مهم برای افزایش ضخامت ورق گالوانیزه گرم یا آبکاری سرد برای جنس ریل هاست.
وزن سی چنل 41+41
ضخامت 1/25 ، 1/766 کیلو گرم
ضخامت 1/5 ، 2121 کیلو گرم
ضخامت 2 ، 2/628 کیلوگرم
وزن سیچنل 21+41
ضخامت 1/25 ، 1/178 کیلو گرم
ضخامت 1/5 ، 1/413 کیلو گرم
ضخامت 2 ، 1/884 کیلو گرم
بنابراین برای نصب آنها از سیستم های ساپورتینگ و پیچ ، مهره ، انکر و رول بولت های مقاوم تری استفاده می شود.
کاربردهای اصلی ریل سیچنل گالوانیزه:
1 نصب و پشتیبانی سینی نردبان کابل : برای نگهداری و محکم کردن سینی کابل ها به دیوار، سقف یا کف استفاده میشه.
2 ساپورتگذاری تأسیسات برقی و مکانیکی : جهت نصب لولههای برق (لوله گالوانیزه، لوله فلکسی) یا لولههای تاسیساتی.
3 نصب تابلو برق یا جعبه تقسیم : برخی تابلوها یا جعبهها با استفاده از سیچنل روی دیوار یا داخل اتاقک برق نصب میشن.
4 ساخت سازههای سبک فلزی :
برای ساخت فریمها، چارچوبها و نگهدارندههای تجهیزات و قفسههای صنعتی .
5 استراکچر پنل خورشیدی :
در پروژههای انرژی خورشیدی (پنلهای سولار) برای پایهسازی پنلها استفاده میشه.
6 سازههای کاذب یا سقفهای کاذب صنعتی:
به عنوان نگهدارنده سقف یا سازههای تزئینی یا صنعتی سقفی.
اتصالات :
- بست براکت
- مهره
- فنردار
استراکچرهای نیروگاه خورشیدی :
یکی از کاربردهای نوین سیچنلها، در ساخت پایه و فریمهای پنلهای خورشیدی است. مقاومت بالای سیچنل در برابر بارهای باد و برف، به همراه سرعت نصب بالا، آن را به گزینهای اقتصادی و فنی برتر برای استراکچرهای فتوولتائیک تبدیل کرده است.

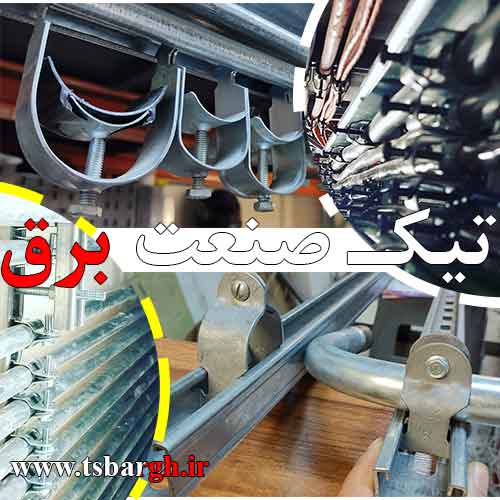

تفاوت سی چنل با سی ریل :
در ادبیات فنی مهندسی، تمایز میان سیچنل و سیریل فراتر از یک نامگذاری ساده است و به جزئیات هندسی و عملکردی مقطع گالوانیزه بازمیگردد. اگرچه این واژگان در بازار گاهی به اشتباه به جای یکدیگر به کار میروند، اما هر یک دارای ویژگیهای متالورژیکی و کاربردی متمایزی هستند که انتخاب آنها را در پروژههای حساس تعیین میکند.
پروفیل سیچنل یا استرات چنل :
سیچنل که در استانداردهای جهانی به یونی استرات نیز شهرت دارد، پروفیلی با مقطع C شکل است که لبههای آن به داخل خم می شود. خمیدگی داخلی لبهها، نه تنها ممان اینرسی مقطع را در برابر نیروهای خمشی افزایش میدهد، بلکه به عنوان یک مسیر ریلی برای درگیری مهرههای فنردار عمل میکند. این ساختار اجازه میدهد هرگونه اتصال یا بست بدون نیاز به سوراخکاری یا جوشکاری، در هر نقطهای از طول پروفیل های گالوانیزه ایجاد شود که این ویژگی ماهیت اصلی سیستمهای مدولار را تشکیل میدهد.
پروفیل سیریل (C-Rail) و تفاوتهای ساختاری :
سیریلها عمدتاً در سیستمهای انتقال نیرو و حرکتهای خطی کاربرد دارند. برخلاف سیچنلهای ساپورتینگ که برای تثبیت تجهیزات طراحی شدهاند، سیریلها اغلب به عنوان هدایتگر در سیستمهای فستون جرثقیلهای سقفی عمل میکنند. لبههای این مقاطع به گونهای طراحی شده است که چرخها یا قرقرههای حامل کابل بتوانند با کمترین اصطکاک در داخل آن حرکت کنند. در برخی دستهبندیها، ریلهای کوچکتر که برای مهار لولههای برق (کاندوئیت) با استفاده از بستهای چنگالی به کار میروند نیز در رده سیریل قرار میگیرند.
نوع اتصال :
- پیچ و مهره مدولار
- جوشکاری و پرچ
- پیچ یا جوش
