گلند لوله فلکسیبل کانکتور

مشخصات گلند لوله فلکسی :

محفظه ای استوانه ای محکم سوراخ دار است. دو سر آن باز تولید می شود یک سر قسمت ورودی لوله بصورت ساده توسط یک پیچ یا دو پیچ و سر دیگر رزوه دار حدیده است. برای بسته شدن به تجهیز برقی گلند لوله فلکسی کانکتوری امن است. تنها نوع آب بندی آنها 5 تا 6 تکه است تمامی گلندها در کمر بدنه آچار خور هستند

تولید انواع گلند لوله فلکسیبل:

گلند تک پیچ فلکسی خور : این نوع کاملا یک تیکه و مستقیم است. فلکسی داخلش قرار می گیرد و توسط یک پیچ محکم می شود. مهره قفل کن در سطح بالا و در داخل باکس قرار می گیرد.روش نصب توسط این نوع گلند لوله فلکسی بسیار راحت و سریع است.

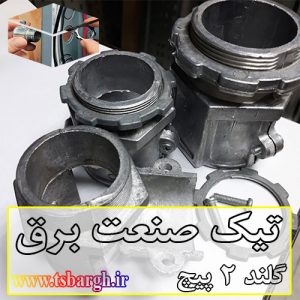

دو پیچ مستقیم فلکسی خور : شامل 2 قسمت اصلی است قفل کن ، بدنه که از وسط استوانه به دو نیم جدا می شود. توسط دو پیچ کناری مجدد بدنه گلند های لوله فلکسیبل به هم وصل می شود.

دو پیچ زانویی : زاویه زانو 90 درجه است و بیشتر سایز اینچی در بازار خرید و فروش می شود.

گلند آب بندی فلکسی ها :

این نوع از امنیت بالاتری برخوردار است ضد انفجار ، ضد آب ، ضد حریق و کاملا استاندارد است. مقدار حفاظت با IP67-66-65 مشخص می شود. زاویه قرار گرفتن مستقیم و 90 درجه است. فلز بدنه برنجی آبکاری شده گالوانیزه و نیکل کروم رزوه ها اینچی و PG استاندارد رهورد خراسان می باشد.

1-گلند آب بندی نری زاماک :

رزوه بدنه گلند نری است، لوله فلکسی روی لبه ها حدیده کاری شده قرار می گیرد. بصورت مستقیم داخل لوله ها وارد شده و پیچانده می شود. گلند آب بندی نری به دو صورت مستقیم و زانویی 90 درجه ساخته می شود.

2-گلند مادگی آب بندی آلومینویم :

برعکس حالت نوع بالا است ، از یک سمت لوله فولادی وارد می شود و از سمت دیگر فلکسی واردش می شود.

قطعات :

1. مهره
2. واشر رینگ
3. کاهنده
4. کانکتور وسط
5. قفل کن

لیست قیمت گلند لوله فلکسی :

• گلند فلکسی PG48 ساده 295000-نری  270000-مادگی  295000- تبدیل 280000
• گلند فلکسی PG42 ساده 285000-نری  178000-مادگی  315000- تبدیل 298000
• گلند فلکسی PG36 ساده 168500-نری 156000-مادگی  176500- تبدیل 166000
• گلند فلکسی PG29 ساده 60000-نری 115000-مادگی  132000- تبدیل 125000
• گلند فلکسی PG21 ساده 38500-نری 60000-مادگی  73000- تبدیل 68000
• گلند فلکسی PG16 ساده 27000-نری 47000-مادگی  56000- تبدیل 53000
• گلند فلکسی PG13 ساده23700-نری مهره دار 46000-مادگی 53000- تبدیل 50000
• گلند فلکسی PG11 ساده 22500
• گلند فلکسی PG9 ساده 12570-نری مهره دار 27000-مادگی بدون لاک نات 33500- تبدیل 24000

جنس گلند فلکسی :

عناصر اصلی و با کیفیت ترین آنها ترکیبی از آلومینیوم ، مس ، روی و منیزیم است. همچنین برای استحکام بیشتر به اندازه استاندارد کادمیم ، قلع ، آهن و نیکل کروم به همراه منگنز با درصد مشخص به ساختار اضافه می شود. تیک صنعت تولید کننده گلند لوله فلکسی در خدمت مردم ایران زمین است.

متریال :

1. چدنی پیچی
2. زاماک (ماشین آلات تحت فشار )
3. برنجی

تفاوت گلند فلکسی با گلند کابل چیست ؟

گلندها کانکتوری برای اتصال تجهیزات اصلی چون لوله و کابل هستند. تفاوت کانکتورهای فلکسی متصل کننده لوله های برق و گلند های کابل مجهز کننده بدنه کابل برق در انتهای خط کابل‌کشی است.

رابطه لوله با گلندهای فلکسی :

لوله های فلزی به عنوان وسایل ورودی کابل برق شناخته می شوند. رابط برای پوشاندن سیم کشی و کابل گذاری سیستم های اتوماسیون ، روشنایی ، مخابرات ، ابزار دقیق و کنترل کار برد دارد. گلند های لوله فلکسی به عنوان ابزار آب بندی و پایان دهنده انتهای لوله برق عمل می کنند. همچنین حفاظت قسمت ورودی محفظه ها و تجهیزات الکتریکی را تضمین کنند. انتخاب در خرید مناسب هر اندازه قطر لوله های فلکسی انجام می شود و نمره بندی بر اساس متریک M ، پی جی PG و اینچ صورت می گیرد.

نکات مهم در انتخاب گلند لوله فلکسی:

سایز:

لوله های برقی توسط کانکتورها به تجهیزات برقی مهار می شوند. اندازه گلند حتما متناسب قطر خارجی لوله فلکسی انتخاب می شود ، تا کاملا استاندارد بسته شود.

تعیین متریال :

جنس گلند باید با جنس فلکسی همخوانی داشته باشد. برای مثال گلند فلزی برای لوله فلکسی فلزی است. گلند پلاستیکی برای لوله های پلی فلکس کاربرد دارد.
محیط نصب:

شرایط محیط (رطوبت، دما، وجود مواد شیمیایی، گرد و غبار، خطر انفجار) برای نصب گلند فلکسی عامل اصلی است. برای مثال استفاده فلز ، پلاستیک و ضد انفجار همگی نقش مهمی برای رعایت استاندارد ها دارند. طول کامل اجرا از بست فلکسی استفاده می شود.بستن بست ها باعث مرتب شدن لوله و قطع نشدن گلند در قسمت ابتدا یا انتهای اجرا می شود.
