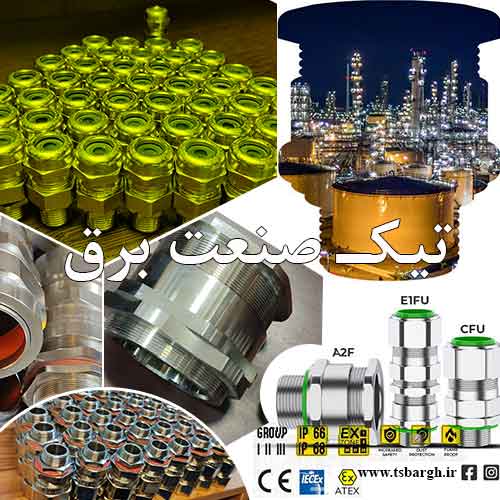

تولید و ساخت گلند ضد انفجار :
فلز اصلی ایرانی برنج است که از 5 تا 7 قسمت تولید می شود. برای هدایت کابل زره دار مناسب هر ای پی تا Ip67 انتخاب می شود. برای خرید گلند ضد انفجار ابتدا میبایست سطح مقطع و قطر کابل زره دار مشخص شود. سپس مناسب سایز گلندهای کابلی بصورت پی جی یا اینچی آن را تهیه کرد .
قیمت گلند ضد انفجار آرموردار و بدون آرمر :
- گلند (M20) 278000 تا 1000000 تومان
- گلند (M25) 626000 تا 1489840 تومان
- گلند (M32) 648000 تا 1800000 تومان
- گلند (M40) 1393000 تا 5810000 تومان
- گلند (M50) 1600000 تا 6200000 تومان
اتصالات گلند های ضد انفجار :
علاوه بر تمامی قطعاتی که در قسمت اصلی گلند کابل عنوان شد موارد تبدیل کننده نیز در این نوع گلند اضافه می شود. که شامل اتصالات و تبدیل کننده های موارد زیر است.
ردیوسر گلند :
توسعه دهنده یا نوعی تبدیل گلند برنجی برای اضافه کردن سایز استفاده می شود. یا به عبارتی هر زمان قسمت سوراخ ورودی تابلو برق یا باکس های ضد انفجار بزرگ تر از اندازه گلند بود. از ردیوسر گلند برای هم اندازه کردن و خوراندن آنها به هم استفاده می شود.
آداپتور گلند :
این نوع تبدیل گلند 6 ضلعی است مناسب باکسی که سوراخ آن کوچکتر از اندازه گلند باشد استفاده می شود. آداپتور گلند اغلب برای تبدیل سایز متریک به اینچی نیز استفاده می شود. جنس آداپتور از فلز برنج و در صورت لزوم آبکاری نیکل کروم می شود. قسمت بیرون آداپتور حدیده و داخل آن قلاویز کاری شده است.
نمره بندی سایز گلند ضد انفجار بدون آرمور :
انواع برند :
- ماشین سازی
- توان عمران
- تیکـ صنعت
- آلکا
- او سی جی کره
نوع محیط خطرناک :
Zone 1 Zone 2 برای محیطهای حاوی گازهای قابل اشتعال
Zone 21 و Zone 22 برای محیطهای حاوی گرد و غبار قابل اشتعال
ضد شعله (Ex d): برای مقاومت در برابر انفجار طراحی شده است.
افزایش ایمنی (Ex e): با جلوگیری از هر گونه منبع اشتعال، محافظت بیشتری فراهم می کند.
ایمنی ذاتی (Ex i): انرژی الکتریکی را برای جلوگیری از اشتعال محدود می کند.
Dust Ex (Ex t): برای استفاده در محیط های گرد و غبار انفجاری ساخته می شود.
محدوده دمای کاری :
گلند باید محدوده دمایی وسیعی را پوشش دهد برای مثال : 60°C تا +200°C، تا در شرایط سخت محیطی عملکرد مطمئن داشته باشد.
قابلیت نصب روی کابلهای مختلف :
مناسب برای کابلهای زرهدار (Armored) و بدون زره (Unarmored)
در گلندهای زرهدار: باید قابلیت اتصال و نگهداری محکم زره کابل را داشته باشد.
موارد کاربرد :
صنایع نفت و گاز
پتروشیمی و پالایشگاهها
معادن و صنایع شیمیایی
نیروگاهها و ایستگاههای برق
تفاوت با گلندهای معمولی:
برخلاف گلندهای معمولی که فقط برای آببندی و تثبیت کابل طراحی شدهاند، گلندهای ضد انفجار دارای ساختار و طراحی مهندسی شدهای هستند.
انفجار داخلی را مهار کنند:
اگر به هر دلیلی جرقهای داخل تجهیزات الکتریکی، برای مثال در یک جعبه تقسیم رخ دهد و منجر به انفجار گاز یا بخار موجود شود. گلند ضد انفجار طوری طراحی شده که شعلهها و فشار ناشی از این انفجار را در داخل خود مهار می کند و اجازه ندهد به فضای خارجی نفوذ کرده و باعث انفجار گستردهتر شود.
جریان گاز و غبار را مسدود کنند:
این گلندها دارای آببندی بسیار قوی هستند که از ورود گازها، بخارات و غبارات قابل اشتعال به داخل محفظههای الکتریکی جلوگیری میکنند.
اتصال ارت مطمئن:
در بسیاری از گلندهای ضد انفجار فلزی، قابلیت اتصال به سیستم ارتینگ یا زمین کردن تجهیزات وجود دارد تا از تجمع بارهای الکتریکی و ایجاد جرقه جلوگیری شود.
مقاومت بالا در برابر عوامل محیطی: این گلندها از مواد بسیار مقاوم مثل فلزات مانند برنج نیکلاندود شده، استیل ضد زنگ ساخته میشوند. این فلزات در برابر خوردگی، دماهای بالا و پایین، رطوبت و ضربه مقاومت بیشتری دارند.
استاندارد و گواهینامهها :
گلندهای ضد انفجار باید مطابق با استانداردهای بینالمللی و ملی مشخصی طراحی و تولید شوند و باید دارای گواهینامههای معتبری باشند. از جمله مهمترین این استانداردها میتوان به موارد زیر اشاره کرد:
ATEX: دستورالعملهای اروپایی برای تجهیزات و سیستمهای حفاظتی در محیطهای مستعد انفجار.(ATmosphères EXplosibles)
IECEx: یک سیستم گواهینامه بینالمللی برای تجهیزات مورد استفاده در محیطهای انفجاری.(International Electrotechnical Commission System for Certification to Standards Relating to Equipment for Use in Explosive Atmospheres)
NEC : استانداردهای آمریکای شمالی.
این استانداردها مناطق خطرناک را به زونها (Zone) یا کلاسها/دیویژنها (Class/Division) تقسیم میکنند (مثلاً Zone 0, 1, 2 برای گازها و Zone 20, 21, 22 برای غبارات) و گلند باید برای زون و نوع حفاظت مشخصی تایید شده باشد.(National Electrical Code) / UL / CSA
