اتصالات سینی کابل قطعات مفصلی
متعلقات و کلیه تجهیزات جانبی که برای اتصال دادن و تکمیل کردن سینی کشی برای تغییر جهت ، ارتفاع و عرض به صورت مستقیم و غیر مستقیم استفاده می شوند اتصالات سینی کابل ها هستند. اتصالات از بخش هایی شامل نگهدارنده ، کاور یا درب ، کاهنده ، افزایش دهنده و جدا کننده و ته بند ها تشکیل می شوند. سینیهای کابل به تنهایی نمیتوانند تمام نیاز مسیردهی کابلها را برآورده سازند. اتصالات و ساپورتها قطعات مهم ضروری هستند که سینی گذاری را قادر میسازند تا با چیدمانهای پیچیده معماری سازگار شود. مسیرهای کابل را مدیریت کند و یکپارچگی ساختاری و ایمنی کل تاسیسات را تضمین نماید. بدون اتصالات، امکان انتقال کابلها در مسیرهای غیرمستقیم وجود ندارد. انعطافپذیری بالایی در مسیردهی سیم و کابلها در مناطق مختلف ساختمان، به ویژه نقاط آسیبپذیر، فراهم نمیشود.
کاربرد قطعات و مفصل ها :
تولید اتصالات سینی های کابل ، قطعات تخصصی هستند برای اتصال بخشهای سینی و تسهیل تغییر جهت های افقی یا عمودی و ایجاد انشعابات یا انتقال بین اندازههای مختلف طراحی می شوند. این تجهیزات سینی کابل اتصالی برای گسترش مسیرهای کابل، عبور از موانع و بهینهسازی مدیریت کابل در یک تأسیسات حیاتی هستند. آنها در مواقعی که از خط اصلی کابلکشی در سینی برق اصلی، انشعابات فرعی نیاز باشد و یا بخواهیم کابلکشی را در مسیر دیگری ادامه دهیم، مورد استفاده قرار میگیرند.
اتصالات سینی کابل تنها برای اتصال خطی نیستند :
آنها عناصر معماری هستند که امکان ایجاد توپولوژیهای پیچیده شبکه کابل را فراهم میآورند. این قابلیت به مهندسان اجازه میدهد تا مسیرهای کابلکشی کارآمد و بهینهای را طراحی کنند که با چیدمانهای ساختمانی تطابق داشته باشد. طول کابل را به حداقل برساند و نقاط دسترسی لازم را فراهم آورد. این امر به طور قابل توجهی عملکرد کلی و قابلیت نگهداری سیستم الکتریکی را بهبود میبخشد. تنوع و در دسترس بودن انواع اتصالات به طور مستقیم بر آزادی طراحی و کارایی مسیردهی کابل موثر است.

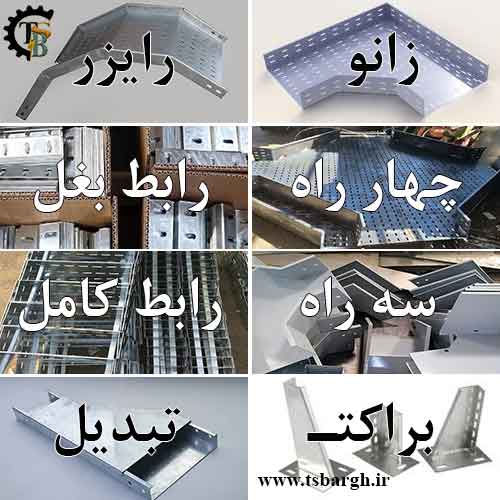

انواع اصلی رابط های سینی کابل :
برای اتصال دادن هر شاخهِ دو متری سینی های کابل به یکدیگر جوینت یا رابط قرار می گیرد. قسمت های فرعی را به اصلی متصل می کند رابط ها به شکل مستقیم و بغل بندی ساخته می شوند.
1. رابط مستقیم :
نوعی جوینت که از قسمت زیر سینی بصورت کاملاً مستقیم دو شاخه را به هم متصل می کند. طراحی آنها مانند شکل U برای توزیع بار توسط پیچ و مهرهای در نصب انواع سینی کاربرد دارد. و روش نصب به طور مستقیم بر توانایی سیستم در تحمل بارهای سنگین کابل و سازگاری با تغییرات یا توسعههای آینده بدون نیاز به تغییرات مخرب تأثیر میگذارد.
2. رابط از بغل :
اتصالی به شکل لچکی است که از چهار طرف سوراخ کاری می شود. بنابراین سینی فقط از قسمت پهلو نگه داشته می شود. انواع دیگر آنها بشکل قابل تنظیم و ردیوسری قابل طراحی است.رابطهای بغلبند به صورت جفتی در دو طرف سینی قرار میگیرند.

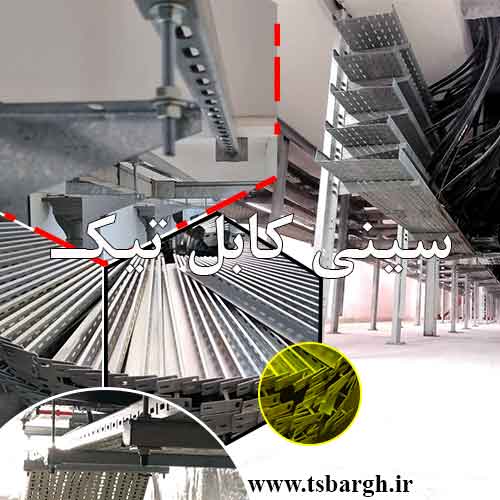

اتصالات ساپورت نگهدارنده سینی کابل :
ساپورتها فقط عناصر تحملکننده بار نیستند، آنها مدافع ساختار اصلی در برابر نیروهای دینامیکی و تخریب هستند. طراحی قوی و نصب صحیح آنها مستقیم به انعطافپذیری سیستم در برابر عوامل محیطی (مثل لرزش، فعالیتهای لرزهای، انبساط حرارتی) و تغییرات عملیاتی (مانند اضافه شدن کابل های برق در آینده) کمک میکند. دست کم گرفتن استانداردهای ساپورت میتواند منجر به خرابیهای فاجعهبار شود. بنابراین مهندسی و انتخاب آنها برای طول عمر و ایمنی سیستم، به ویژه در زیرساختهای حیاتی، از اهمیت بالایی برخوردار است.
ساپورتهای سقفی:
این ساپورتها سینیهای کابل را از سقف آویزان میکنند و برای مسیردهی کابل در ارتفاع و بهینهسازی فضای کف ایدهآل هستند.نوع سقفی آنها توسط پیچ های متری مهار می شود و ساپورت دیواری بوسیله پلیت نگه دارنده انتهایی به بدنه دیوار متصل می گردد.
ساپورتهای دیواری براکتها:
این ساپورت سینیهای کابل را مستقیم به دیوار متصل میکند. برای تاسیسات در امتداد دیوارهای محیطی یا جایی که تعلیق سقفی امکانپذیر نیست، مناسب است. دستک به همراه پلیت هائی که برای محکم نگه داشتن سیستم به روی دیوار ، سقف و روی زمین مورد استفاده قرار می گیرد. ساختار و شکل ساپورت سینی کابل ذوزنقه ایی مثلثی و تی T انگلیسی است.
ساپورتهای زمینی:
برای مسیر دادن کابلهای برق در سطح زمین ، مخصوصا در ساختمان های صنعتی یا کارگاهی، کاربرد دارد. این ساپورتها برای بالا بردن سینی از سطح زمین طراحی می شوند نصب آنها از تماس با مایعات مانند آب جلوگیری می کند. آنها در قسمت زیرین سینی کابل قرار میگیرند و بسته به فاصله زمین و سینی توسط مشتری سفارش داده میشوند.
اتصال ته بند سینی کابل :
به اندازه عرض آنها بصورت نواری ساخته می شود. ابتدا و انتهای کار در سینی کشی بوسیله این تجهیز بسته می شود. ته بندها بصورت تسمه ای مستطیل شکل است و قسمت بیرونی بدنه را پوشش می دهد.
کاور یا درب سینی کابل :
برای بستن سطح بالای سینی نیاز به کاور یا درب است. کاورها به اندازه عرض و پهنای کفه بلکه اندکی بزرگ تر درست می شوند تا به راحتی روی داکت را کاور کنند. برای محکم کردن این دو از بست نواری گالوانیزه استفاده می شود.به شکل تسمه ای و بصورت کاور کلمپ ی قسمت بیرون را به داخل محکم می کند.
جنس و ابعاد در :
اغلب از ورق گالوانیزه با ضخامت کمتر از خود ورق اتصالات سینی برق تولید میشوند. اما بعضی مواقع نیز به سفارش مشتری ضخامت هر دو یکی ساخته میشود.
بست کاور کلمپ :
بعد از اجرا سینی کشی کابل ها داخل عرض بدنه اصلی توسط بست های پلاستیکی یا فلزی که از جنس استیل هستند محک می شوند. برای پوشیده شدن کابل های برق و تجهیزات، درب روی داکت گالوانیزه قرار میگیرد. جهت محافظت و محکم بدون درپوش به بدنه کاور کلمپ سینی کابل دور تا دور آنها قرار میگیرد که عامیانه بست دور سینی گفته می شود.
اتصالات میان سینی کابل ها :
اتصالات داخلی که بین دو سینی نصب میشوند.این اجزا همیشه بین دو بخش سینی نصب میشوند. باعث تداوم، تغییر جهت یا انشعاب می شوند.
1. چهار راهی :
امکان اتصال چهار بخش سینی را فراهم میکنند، اغلب در زاویه ۹۰ درجه، که امکان انشعاب در چهار جهت جدا از یک نقطه مرکزی را میدهد. بهترین کارایی آنها زمانی است که بخواهید در مرکز یک سازه اتصالی ایجاد کنید.
2. سه راهی :
توانایی اتصال دادن سینی ها در سه جهت با زاویه 90 درجه دارد. فاصله استاندارد ورودی بصورت افقی و عمودی با عرض مساوی نصب می شود.
3. خم افقی و عمودی یا زانو سینی کابل :
زانوها با نام خم هم شناخته می شوند که هر دو با زاویه های نود ، چهل و پنج درجه ساخته می شوند. در صورتی که در اجرا به زاویه ای بسته تر یا باز تر احتیاج باشد از زانوهای متحرک استفاده می شود.
کاهش دهنده یا ردیوسر :
برای اتصال دادن یک سینی کابل با عرض ثابت به سینی های کابل با عرض متغیر در یک مسیر مستقیم مناسب است. یک کاهنده مستقیم دارای دو طرف نا متقارن می باشد. همانطور که میداند این نوع از اتصالات سینی کابل با نام رابط تبدیل هم شناخته می شوند.
جداکنندهها (دیوایدرها):
پارتیشنهای داخلی هستند که در داخل سینیهای کابل برای جداسازی انواع مختلف کابل (مانند کابلهای برق، داده، فیبر نوری) یا کابلهایی با سطوح ولتاژ متفاوت ، مانند بالای ۶۰۰ ولت استفاده میشوند. این جداسازی از تداخل جلوگیری میکند، سازماندهی را حفظ مینماید و ایمنی را تضمین میکند.
روش تشخیص تعداد و نوع اتصالات :
هر کدام از اتصالات ارزش و بهای قیمتی خاص خود را دارند. برای ساخت آنها نیاز به طراحی مناسب عرض و متراژ مورد نیاز است. برای مشخص شدن بهای هر کدام ابتدا قیمت سینی کابل ها باید مشخص شود. سپس مناسب تعداد شاخه های مورد نیاز تعداد اتصالات برای نصبی مناسب در نظر گرفته می شود.
تعداد :
- رابط به ازای هر دو شاخه
- درب به ازای هر یک شاخه
- زانو و سه راه به ازای زاویه های نقشه
