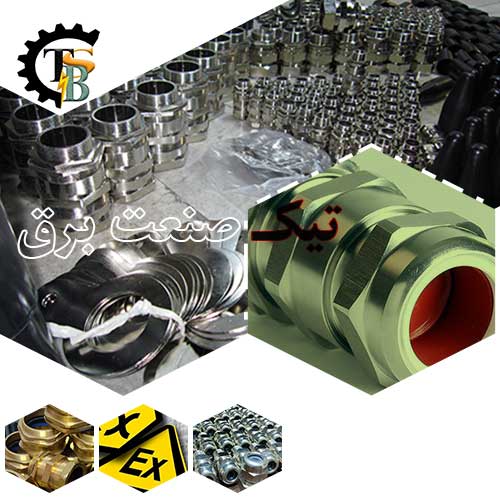

گلند کابل برق سایز M50 آرموردار و ساده صنعتی

گلند M50 مخصوص کابل برق :

یک ابزار مهم در سیستم‌های الکتریکی و صنعتی است برای اتصال و حفاظت از کابل‌های برق استفاده می‌شود. به گلند M50 کابل ، کانکتور صنعتی هم گفته می‌شود. این سایز معمولاً در مواقعی به کار می‌رود که کابل‌های برق باید شکلی استاندارد به یک جعبه یا تابلو برق متصل شوند. گلند کابل سایز M50 ، این نمره به قطر داخلی و اندازه‌ گلند اشاره دارد. علاوه برق این سایز M50 به این معنی است که گام رزوه این گلند مناسب مادگی یا تو پیچ دستگاه ها ساخته شده است. معادل این کانکتور گلند pg36 هم استفاده می شود.

گلند کابل آرموردارM50 :

این نوع گلند برای کابل‌هایی با لایه‌های محافظ فلزی (آرموردار) استفاده می‌شود. آرمور یا (آرمورد) معمولاً یک لایه فلزی است که به حفاظت از کابل در برابر آسیب‌های فیزیکی و مکانیکی کمک می‌کند. گلند آرموردار دارای طراحی ویژه‌ای است که این لایه فلزی را به خوبی در محل نگه می‌دارد و از آسیب‌دیدگی کابل برق جلوگیری می‌کند. بدنه M50  و یک سایز بزرگ تر M63 توسط شش قطعه مجزا توسط واشرهای آب بندی داخلی اسمبل می شود.

گلند کابل M50 ساده یا سر تخت :

قطعات بدنه نوع معمولی به غیر از محافظ کابل داخلی سه تیکه است. گلندهای ساده برای کابل‌های بدون زره محافظ فلزی یا آرمر استفاده می‌شود. گلند ساده طراحی ساده‌تری دارد و بیشتر برای کابل‌هایی که نیاز به حفاظت فیزیکی اضافه ندارند، مناسب است.

لیست قیمت گلند کابل M50  و قطعات جانبی :

• برنجی ساده تابلویی 415000 تومان
• آرموردار برنجی 865000 تومان
• همراه آبکاری نیکل کروم 1040000 تومان
• سرگرد استیل  1250000 تومان
• ضد انفجار 2050000 تومان EXD

برای دسترسی به بهای روز سایزهای استاندارد با تیک صنعت همراه باشید.

تفاوت بدنه :

در صنعت های مختلف، انتخاب بین گلند آرموردار و ساده بستگی به نیاز حفاظت فیزیکی و محیط نصب کابل برق دارد. برای مثال، اگر کابل‌ها در محیط‌های با شرایط سخت و خطرناک نصب می‌شوند، گلند های آرموردار می‌تواند انتخاب بهتری باشد.

محاسبه ورود و خروج کابل به بدنه گلند m50 :

این ابعاد مناسب کابل های زره دار است . قسمت ورودی کابل برق 55 میلیمتری بدنه برنجی است با واشر 51 میلی متری می شود. بعد از تفکیک و باز کردن رشته های آرمورد داخل رینگ برنجی 49,6 میل قرار می گیرد. سپس حلقه آرمورد گیر داخلی که بصورت توپی است دهانه ای به قطر 39,7 میل است. قطر کابل خروجی 42,5 میلی متری می باشد. قطر ورودی مهره پشت تابلو که روی گلند بسته می شود 48,5 و پشت تا پشت مهره 59,6 میل است. معادل این سایز با گام رزوه دیگر نمره ها PG36 و 1/2-1 اینچ است.

اتصالات استاندارد تکمیل کننده :

ارت تگ 50 برنجی اصلی
شرود یا شراد پلاستیکی pvc
لاک نات ضد انفجار و ساده

پیوستگی الکتریکی و زمین ارتینگ :

گلند های فلزی، به ویژه آنهایی که برای کابل های آرمور دار استفاده می شوند ، می توانند تداوم الکتریکی بین زره کابل و تجهیزات را فراهم کنند و از اتصال زمین مناسب اطمینان حاصل کنند. نصب گلند آرموردار اتصال زمین به کاهش جریان خطا و محافظت در برابر تداخل الکترومغناطیسی (EMI) کمک می کند و ایمنی و عملکرد سیستم الکتریکی را افزایش می دهد.
