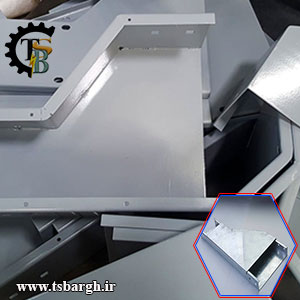

انواع رابط سینی کابل :
اگر بدنه‌ی سینی کابل را به عنوان رگ‌های انتقال انرژی در نظر بگیریم، رابط‌ها یا جوینت سینی کابل دقیقاً مفاصل حیاتی هستند که این شریان‌ها را به یکدیگر پیوند می‌دهند.
رابط از بغل و زیر هر کدام کار جوینت کردن را انجام می دهند. اما با اندکی تفاوت رابط سینی های کابل از اتصالات و تجهیزات اصلی است از بغل به صورت دو تیکه و مستطیلی شکل است. عرض این نوع کانکتور ها بستگی به لبه های کناری سینی دارد و هر اندازه که باشد ارتفاع رابط هم همان اندازه ساخته می شود. برای راحتی نصب ابتدا و انتهای آنها از بغل دو سوراخ وجود دارد.
نام های دیگر :
- کانکتور
- جوینت
رابط از زیر و از بغل :
مشخصات ظاهری بصورت مستطیل است. یک ضلع ندارد دو سینی به هم متصل می شود. به واسطه سوراخ هایی که درونشان پانچ کاری شده است به یکدیگر مفصل می شوند. همچنین نوع بغل بند آنها به شکل پلیت ی در کناره دیواره قرار می گیرد. اگر بخواهیم از تعداد زیادی کابل در داخل سینی های کابل استفاده کنیم استاندارد این است که رابط از زیر استفاده شود. برای عرض های کوچک تر و کابل کشی شبکه از رابط بغل استفاده می شود.
تفاوت رابط ها :
تفاوت آنها در میزان تحمل وزن کابل ها است. رابط های از بغل فقط قسمت ارتفاع دیوار سینی نردبان را گرفته و ورق کمتری برای ساخت استفاده می شود. بنابراین قیمت ارزان تری نسبت به نوع کامل دارند و از امنیت کمتری برخودار هستند.
روش نصب جوینت سینی کابل :
انتهای دو شاخه اصلی را به هم نزدیک می کنیم. نصف عرض رابط در قسمت زیر یکی از سینی ها و نیم دیگر عرض دوم را پوشش می دهد. توسط پیچ و مهره به همراه واشر دو کفه به هم وصل می شود. جوینت های کناری فقط قسمت دیواره و عمق سینی ها را به هم ارتباط می دهند.
چرا کیفیت و نحوه‌ی نصب رابط سینی کابل حیاتی است؟
در یک طراحی مهندسی‌شده، کیفیت اجرای اتصالات به اندازه‌ی جنس خود سینی‌ها اهمیت دارد. گزینش نامناسب یا نصب غیرفنی این قطعه می‌تواند کل شبکه‌ی کابل‌کشی را در معرض خطر قرار دهد.
اهمیت و کاربرد رابط های سینی کابل :
ادامه مسیر کابل‌کشی: کاربرد رابط، ایجاد یک مسیر پیوسته و بلند برای کابل‌کشی است. وقتی طول یک سینی کابل تمام می‌شود، رابط برای اتصال سینی بعدی نیاز است.
افزایش استحکام: رابط‌ها با اتصال محکم دو سینی به یکدیگر، به پایداری و استحکام کلی سیستم سینی کشی کمک می‌کنند و از جابجایی یا جدا شدن آنها جلوگیری می‌کنند.
ایجاد نظم و ایمنی: با استفاده از رابط‌ها، کابل‌ها به صورت منظم و ایمن در طول مسیر هدایت می‌شوند و از آویزان شدن یا درهم پیچیدگی جلوگیری می‌شود.
مشخصات فنی در یک نگاه :
برای اینکه این قطعه بتواند کارایی خود را به حداکثر برساند، رعایت چند فاکتور در ساخت آن الزامی است.
مقاومت در برابر ارتعاشات و تنش‌های محیطی:
محیط‌های صنعتی همواره با لرزش‌های ناشی از کارکرد ماشین‌آلات همراه هستند. طراحی مهندسی شده‌ی محل جای‌گیری پیچ‌ومهره‌ها در رابط سینی کابل ، از شل شدن یا لق شدن مفاصل در بلندمدت جلوگیری می‌کند.
تناسب ضخامت و متریال:
ورق رابط باید از نظر ضخامت و نوع پوشش (مانند گالوانیزه گرم یا سرد) کاملاً با بدنه‌ی اصلی سینی هماهنگ باشد تا از بروز پیل‌های الکتروشیمیایی و خوردگی زودهنگام جلوگیری شود.
تلرانس مهندسی دقیق:
سوراخ‌کاری‌های دقیق و لبه‌های خم‌شده‌ی استاندارد رابط سینی کابل باعث می‌شود قطعات به صورت کاملاً فیت و بدون درز به یکدیگر چفت شوند.
مهم‌ترین عملکردهای یک رابط استاندارد شامل موارد زیر است:
توزیع یکنواخت تنش‌های مکانیکی:
وزن سنگین کابل‌ها فشارهای مداومی به سازه وارد می‌کند. رابط‌های استاندارد با انطباق هندسی دقیق و توزیع بار در محل تقاطع سینی کابل ها، مانع از افتادگی، خمش یا دفرمه شدن لبه‌ها می‌شوند.
پیوستگی الکتریکی و ایمنی سیستم ارت :
بدنه‌ی فلزی سینی‌های کابل باید مسیر امنی برای انتقال جریان خطا و تخلیه بارهای الکتریکی فراهم کند. یک رابط باکیفیت با برقراری تماس فلزی کامل و بدون مقاومت در دو سر اتصال، نقش مهمی در ایمنی تجهیزات و نیروی انسانی ایفا می‌کند.
مزایا :
مزیت استفاده از کانکتورها این است که به راحتی می‌توان سینی‌های کابل مرتب تغییر داد و افزودن یا جداکردن کابل‌ها را انجام داد. همچنین، این نوع مفصل ها معمولاً قابلیت تنظیم و تعدیل را دارند تا بتوان زاویه و موقعیت را براساس نیازهای خاص تنظیم و تغییر داد.
